普源DG1062Z信号发生器正弦波频率调节方法详解

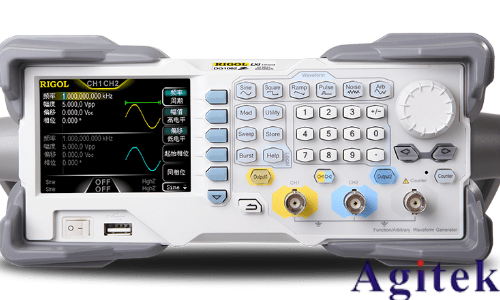

普源DG1062Z是一款高性能的双通道函数/任意波形发生器，具备14bit垂直分辨率，最高输出频率可达60MHz。其频率调节功能精准且灵活，是电子测试、科研实验及教学中的常用工具。本文将详细介绍如何使用该设备产生并调节正弦波的频率。

一、设备连接与基础设置

1. 开机与连接：确认电源连接正常后，按下电源键启动设备。使用BNC线缆将CH1或CH2输出端口与示波器或其他测试设备连接，以便实时监测输出波形。

2. 选择波形类型：通过前面板按键或旋钮进入主菜单，选择“波形类型”（Waveform），切换至“正弦波”（Sine）模式。设备默认输出正弦波，此时可进入频率设置。

二、频率调节步骤

1. 进入频率设置界面：在主菜单中选择“频率”（Frequency）选项，进入频率调节子菜单。

2.设定目标频率：通过数字键盘直接输入目标频率值，或使用旋钮进行粗调与微调。DG1062Z支持2mHz至60MHz的频率范围，满足多数应用场景。若需高精度调节，可启用“微调模式”（Fine Tune），通过旋钮实现连续、精细的频率调整。

3. 验证频率输出：将示波器探头连接至信号发生器输出端，观察波形频率是否与设定值一致。也可利用DG1062Z内置的7位频率计（测量范围100mHz至200MHz）进行实时监测，确保输出准确。

4. 参数联动调整：在调节频率的同时，可同步设置幅度、偏移量和相位等参数。例如，调整“幅度”控制峰峰值，调整“相位”改变波形起始位置，实现多参数协同输出。

三、高级功能与注意事项

1. 扫频功能应用：若需频率连续变化，可启用“扫频”（Sweep）模式。设置起始频率、终止频率及扫描时间（1ms至500s），支持线性或对数扫频，适用于系统频率响应测试。

2. 调制功能支持：DG1062Z支持AM、FM、PM等多种调制方式。在调制模式下，仍可对载波频率进行独立调节，满足通信仿真等复杂需求。

3. 存储与调用预设：调节完成后，可通过“存储”功能将当前参数保存至非易失性存储器，便于后续快速调用，提升测试效率。

通过上述步骤，用户可高效、精准地完成普源DG1062Z正弦波频率的调节，满足多样化测试需求。
