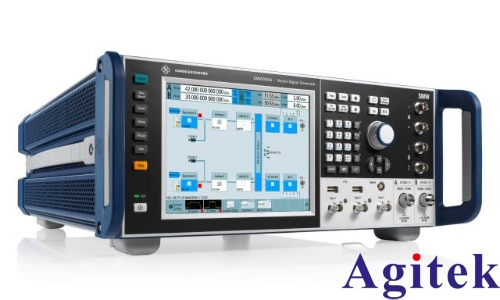

罗德与施瓦茨SMM100A信号发生器

这是一篇关于R&S®SMM100A Vector Signal Generator技术规格和性能的文档，主要介绍了该信号发生器的频率范围、输出功率、调制带宽、信号性能、基带特性、调制选项、数字标准支持以及远程控制接口等详细信息。以下是对这些核心内容的简要概述：

1. 关键事实和优势:

频率范围：100 kHz至44 GHz。

输出功率：高达+18 dBm。

调制带宽：内部RF调制带宽可达1 GHz。

信号性能：出色的EVM和ACPR性能。

5G NR支持：支持FR1和FR2频段的5G NR信号生成。

操作便捷：通过触摸屏和框图进行直观操作。

2. 频率和基带模块选项:

频率选项：包括100 kHz至6 GHz、7.5 GHz、12.75 GHz、20 GHz、31.8 GHz和44 GHz等多种频率范围选项。

基带硬件：支持高达1 GHz的RF调制带宽，配备ARB（任意波形发生器）选项。

3. RF特性:

频率设置：分辨率0.001 Hz，合成分辨率0.053 nHz（标称值）。

频率扫描：支持数字扫描，步进模式，触发模式包括自动、单次和外部触发。

参考频率：频率误差小于1×10^-8，同步带宽可选宽窄模式。

4. 电平特性:

电平设置范围：-145 dBm至+30 dBm，分辨率0.01 dB。

电平扫描：支持连续扫描和步进扫描，扫描范围0.01 dB至30 dB。

输出阻抗：50Ω系统，电压驻波比（VSWR）小于2.6。

5. 频谱纯度:

谐波：在特定频率和电平下，谐波抑制小于-30 dBc。

非谐波：在特定频率和电平下，非谐波抑制小于-80 dBc。

SSB相位噪声：在1 Hz测量带宽下，典型值为-96 dBc至-134 dBc。

6. 模拟调制:

幅度调制（AM）：调制深度0%至100%，调制频率范围DC至500 kHz。

频率调制（FM）：最大频偏N×10 MHz，分辨率小于200 ppm。

相位调制（PM）：最大相位偏差N×20.0 rad，分辨率小于200 ppm。

7. I/Q调制:

调制性能：支持外部宽带I/Q输入和内部基带I/Q，RF调制带宽最高达±1 GHz。

I/Q输入：单端输入，阻抗50Ω，最大输入电压±2V。

I/Q输出：差分输出，阻抗100Ω，输出电压范围0.04V至2V。

8. 数字标准和调制系统:

5G NR：支持100 MHz带宽，64QAM调制，误差矢量幅度（EVM）小于1.5%。

LTE：支持ACPR和EVM测量，ACPR在特定偏移下大于70 dB。

IEEE 802.11be：支持320 MHz带宽，MCS13调制，EVM小于-40 dB。

9. 远程控制和接口:

远程控制接口：支持GPIB、Ethernet/LAN、USB和RS-232接口。

命令集：SCPI 1999.5或兼容命令集。

网络服务：VISA VXI-11（远程控制）、Telnet/RawEthernet（远程控制）、VNC（远程操作）。

这篇文章为Rohde & Schwarz R&S®SMM100A Vector Signal Generator提供了全面的技术规格和性能描述，通过详细的参数和选项介绍，展示了其在高频、宽调制带宽和复杂调制应用中的高性能和灵活性。
