使用罗德与施瓦茨示波器进行电磁干扰（EMI）调试

这是一篇关于使用示波器进行电磁干扰（EMI）调试的应用指南，主要介绍了EMI问题的基本原理、测量方法以及如何使用R&S®RTO6示波器进行EMI调试。以下是对这些核心内容的简要概述：

1. 电磁干扰（EMI）问题概述：

所有电子设备和装置都可能产生电磁干扰，影响其他设备的操作或无线电接收。

法律规定了电磁发射的合法限制，EMC一致性测试用于验证是否符合这些限制。

在产品开发初期进行EMI问题的及时分析是成功的关键因素。

2. 辐射发射的基本原理：

辐射发射需要三个条件：干扰源、耦合机制和发射元件。

干扰源包括现代数字电路和开关模式电压转换器等。

耦合机制包括通过公共阻抗、电场、磁场和电磁场的耦合。

发射元件通常是无意中的天线，如连接线、印刷电路板走线等。

3. EMI调试的测量方法：

使用近场和远场测量方法分析EMI问题。

近场测量包括使用电和磁近场探头检测干扰源。

远场测量通常在专门的EMC测试实验室进行。

RFI电流和电压测量用于确定连接线是否产生远场发射。

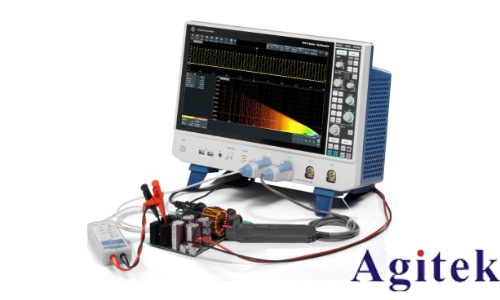

4. 使用R&S®RTO6示波器进行EMI调试：

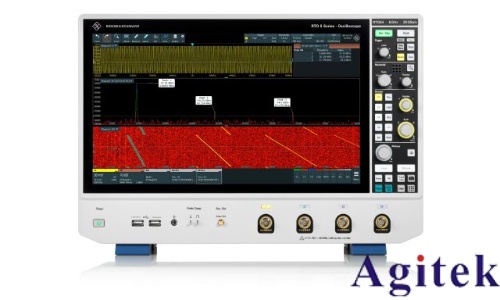

R&S®RTO6示波器具有强大的FFT功能，适用于EMI问题分析。

基本设置包括预设配置、垂直分辨率和水平偏转设置。

特殊功能包括高采集带宽、叠加FFT、门控FFT和频率掩模触发。

提供了避免过载和选择合适的测量位置的技巧。

5. EMI调试的实际案例：

实际案例包括对IP电话的EMI调试。

通过远场分析确定关键频率，然后使用RFI电流测量和近场探头定位干扰源。

调试步骤包括测量连接线上的RFI电流、使用不同近场探头定位干扰源，并评估可能的纠正措施。

结果表明，通过过滤、终端措施、布局更改等方法可以显著减少RF发射。

6. 总结：

示波器已成为产品开发过程中调试EMI问题的有价值工具。

本文通过理论和实践相结合的方式，展示了如何使用示波器和近场探头进行EMI调试。
