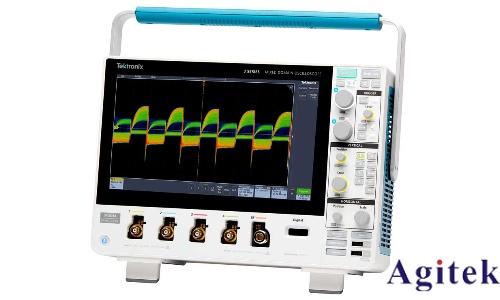

泰克5系列MSO混合信号示波器技术资料

5 系列 MSO 拥有极具创新的手指开合-滑动-缩放触摸屏用户界面，业内超大的高清显示器，以及 4 个、6 个或 8 个 FlexChannel® 输入，每条通道可以测量一个模拟信号或 8 个数字信号，可以解决当前及未来棘手的挑战。它为性能、分析和整体用户体验设立了新的标准。

输入通道

4、6 或 8 FlexChannel® 输入

每个 FlexChannel 提供：

一个模拟信号，可以显示为波形视图、频谱视图或同时显示为两者

使用 TLP058 逻辑探头时 8 个数字逻辑输入

带宽（所有模拟通道）

350 MHz、500 MHz、1 GHz、2 GHz（可升级）

采样率（所有模拟/数字通道）

实时：6.25 GS/s

插补：500 GS/s

记录长度（所有模拟/数字通道）

62.5 M 点标配

125 M、250 M、500 M 点，（选配且可升级）

波形捕获速率

>500,000 个波形/秒

垂直分辨率

12 位 ADC

高分辨率模式下高达 16 位

标准触发类型

边沿，脉冲宽度，欠幅，超时，窗函数，逻辑，建立时间和保持时间，上升/下降时间，并行总线，序列，可视触发，视频（可选），射频对时间（可选）

标准分析

光标：波形，V条，H条，V&H 条

测量：36 项

频谱视图：频域分析，独立控制频域和时域

FastFrame™：分段内存采集模式，最大触发速率 >5,000,000 波形/秒

绘图：时间趋势、直方图、和相位噪声

数学：基本波形代数、FFT 和高级公式编辑器

搜索：搜索任何触发标准

抖动：TIE 和相位噪声

可选分析（选配且可升级）

高级抖动和眼图分析

用户定义的过滤

高级频谱视图

RF 与时间光迹、触发、光谱图和 IQ 捕获

数字电源管理

模板/极限测试

逆变器、电机和驱动器

LVDS 调试和分析

PAM3 分析

高级功率测量和分析

高级矢量信号分析 (SignalVu-PC)

选配协议触发、解码和分析（选配且可升级）

I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、CAN XL、LIN、FlexRay、SENT、PSI5、CXPI、汽车以太网、MIPI C-PHY、MIPI D-PHY、 USB 2.0、eUSB2、以太网、EtherCAT、音频、MIL-STD-1553、ARINC 429、Spacewire、8B/10B、NRZ、曼彻斯特、SVID、SDLC、1-Wire、MDIO 和 NFC

选配串行一致性测试（选配且可升级）

以太网、USB 2.0、汽车以太网、工业以太网

任意/函数发生器（选配且可升级）

MHz 波形生成

波形类型：任意波形，正弦，方波，脉冲，锯齿波，三角形，DC 电平，高斯，洛伦兹，指数上升/下降，Sin(x)/x，随机噪声，半正弦，心电图

数字电压表（产品注册后免费提供）

4 位 AC RMS、DC 和 DC+AC RMS 电压测量

触发频率计数器（产品注册后免费提供）

8 位

显示

15.6 英寸（396毫米）TFT 彩色显示器

高清 (1920 x 1080) 分辨率

容性（多触点）触摸屏

连接

USB 主控（7 端口）、USB 3.0 设备（1 端口）、LAN（10/100/1000 Base-T 以太网；符合 LXI 标准）、显示器端口、DVI-D、VGA

e*Scope®

使用标准网络浏览器，通过网络连接远程查看和控制示波器

标配探头

每条通道一只 10 MΩ 无源电压探头，<4 pF 容性负载

外观尺寸

12.2 英寸（309 毫米）高 x 17.9 英寸（454 毫米）宽 x 8.0 英寸（204 毫米）深

重量：< 25 磅（11.4 千克）

切勿因为通道不够而耽误您的检验和调试流程！

5 系列 MSO 提供 4 通道、6 通道和 8 通道型号，搭配 15.6 英寸高清 (1,920 x 1,080) 大尺寸显示器，可以更好地查看复杂的系统。许多应用如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和 DC 到 DC 功率转换器，都要求观察 4 个以上的模拟信号，检验和表征器件性能，调试极具挑战性的系统问题。
