信号发生器使用指南：原理、测试方法与应用

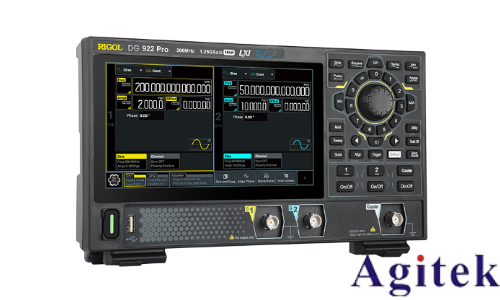

一、工作原理

信号发生器基于振荡器技术，通过选频网络与放大电路生成稳定频率和幅度的电信号。核心由三部分构成：参考源（决定频率稳定度）、频率合成模块（设定输出频率）和功率控制单元（调节输出幅度）。常见类型包括函数发生器、射频信号发生器、脉冲及矢量信号发生器，可输出正弦波、方波、三角波及调制信号等。

二、基本使用与测试方法

1. 开机设置：接通电源，预热后进行校准，确保输出精度。

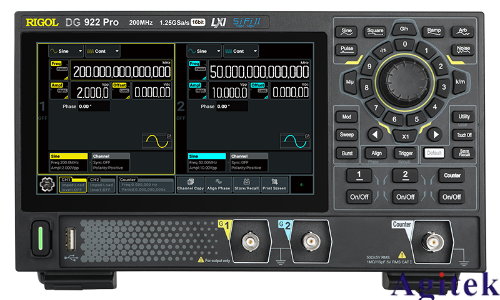

2. 参数设定：通过面板或软件设置波形类型（如正弦波）、频率、幅度及偏移量。需直流偏移时，拉出调节旋钮并设值，完成后按回。

3. 连接输出：使用BNC等接口将输出端连接至被测设备（DUT），注意阻抗匹配（通常为50Ω），避免反射失真。

4. 功能启用：根据需要开启调制（AM/FM）、频率扫描（线性/对数）、Burst或同步输出功能，实现复杂信号模拟。

5. 监测调整：结合示波器观察输出波形，检查幅度、频率稳定性，排除失真或噪声干扰。

三、关键测试功能

频率扫描：测试滤波器、放大器的频率响应特性。

调制功能：生成AM/FM信号，用于通信系统性能评估。

TTL同步与参考时钟输出：实现多设备触发同步，保障测量一致性。

Burst模式：响应外部触发，输出单周期信号，适用于脉冲响应测试。

四、典型应用

1. 电子电路测试：作为激励源测试放大器增益、滤波器通频带。

2. 无线通信：仿真5G、Wi-Fi等调制信号，验证接收机灵敏度。

3. 音频测量：输出标准1kHz正弦波，检测音响失真与频率响应。

4. EMC测试：生成干扰信号，评估设备抗扰度。

5. 雷达与导航：模拟脉冲回波信号，测试系统时延与分辨率。

五、使用注意事项

避免超出设备频率与功率范围；

使用高质量电缆，定期校准仪器；

保持良好接地，防止电磁干扰；

复杂场景建议采用软件远程控制，提升测试效率与精度。

合理操作信号发生器，可显著提升电子系统测试的准确性与可靠性。
