信号发生器的入门手册

这是一篇关于信号发生器的入门手册，主要介绍了信号发生器的类型、应用、技术以及性能指标等。以下是对这些核心内容的简要概述：

1. 信号发生器的作用与类型:

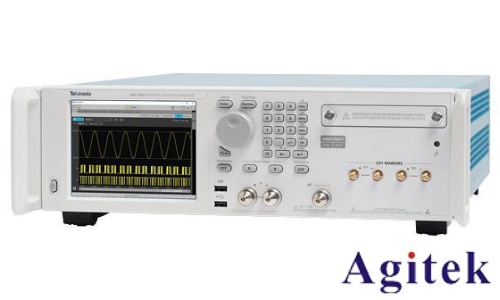

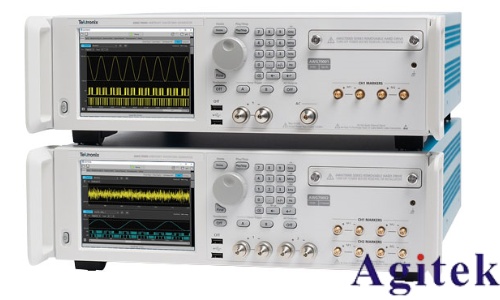

作用：信号发生器是电子测量中的激励源，与采集仪器（如示波器或逻辑分析仪）配套使用，为被测器件（DUT）提供输入信号。

类型：信号发生器分为模拟信号发生器和数字信号发生器。模拟信号发生器包括任意波形发生器（AWG）和任意波形/函数发生器（AFG）；数字信号发生器包括脉冲发生器和码型发生器。

2. 基本信号发生器应用:

检验：如测试数字调制器发射机和接收机，通过模拟基带I&Q信号，检验其是否符合无线标准。

检定：如测试数模转换器和模数转换器，通过生成高分辨率信号确定其线性度和失真极限。

极限/余量测试：如测试通信接收机的极限，通过内置抖动编辑工具测试器件的性能极限。

3. 信号发生技术:

创建：生成全新的电路激励和测试信号。

复制：合成实际环境信号，如从示波器或逻辑分析仪中捕获的信号。

生成：生成理想的或极限测试的参考信号，适用于特定容限的行业标准。

4. 波形特点与类型:

基本特点：包括幅度、频率、相位、上升时间和下降时间、脉宽、偏置等。

基本波形：正弦波、方波、矩形波、锯齿波、三角波、阶跃和脉冲波等。

复杂波形：包括模拟调制、数字调制、脉宽调制（PWM）、正交调制信号等。

5. 信号调制与数字码型:

模拟调制：幅度调制（AM）、频率调制（FM）和相位调制（PM）。

数字调制：幅移键控（ASK）、频移键控（FSK）和相移键控（PSK）。

数字码型：非归零（NRZ）、延迟非归零（DNRZ）、归零（RZ）和归一（R1）等格式。

6. 性能指标和考虑因素:

存储深度：决定信号发生器可以存储的最大样点数量，影响信号保真度。

采样率：影响输出信号的频率和保真度，必须至少是信号中最高频率成分的两倍。

带宽：输出电路的模拟带宽必须足以处理采样率支持的最大频率。

垂直分辨率：与数模转换器（DAC）的二进制字长度有关，决定波形的幅度精度和失真。

水平分辨率：创建波形可以使用的最小时间增量，影响边沿、周期时间或脉宽的精度。

7. 混合信号发生器系统和控制功能:

控制功能：包括电平控制、定时控制、触发系统等，简化波形开发过程。

输出通道：提供多条输出通道，满足多信号需求。

数字输出：标记输出和并行数字输出，用于同步和触发外部设备。

滤波和排序：滤波用于去掉选择的频段成分，排序用于创建长波形文件。

8. 创建复杂波形:

工具：使用ArbExpress、SerialXpress和RFXpress等软件工具，简便地创建和编辑复杂的波形。

数据导入：通过GPIB或以太网将示波器捕获的波形传送到信号发生器，或从标准波形库中创建波形。

这篇文章为理解信号发生器在电子测量中的应用和技术提供了全面的指导，并通过详细解释各种波形特点、调制技术和性能指标，帮助工程师和技术人员选择合适的信号发生器，以满足不同的测试和调试需求。
