LCR测试仪在电解电容测量中的注意事项

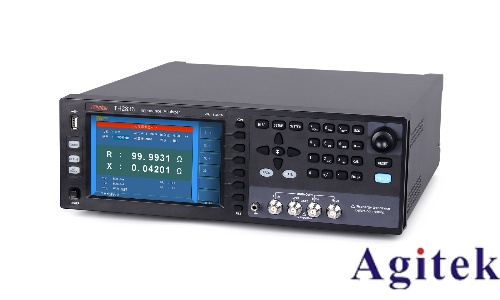

电解电容作为电子电路中常用的元件，其性能参数的准确测量对产品质量和研发至关重要。LCR测试仪是测量电容、电感、电阻及其相关参数的精密仪器，在电解电容测量中，需特别注意以下事项，以确保测量结果的准确性和仪器的安全性。

一、测量前的准备工作

1. 安全放电：测量前必须对电解电容进行充分放电，防止残留电荷损坏LCR测试仪或影响测量结果。

2. 环境控制：保持测试环境温度在23±5℃，避免高温高湿环境导致仪器漂移和电容参数变化。远离强电磁干扰源，使用屏蔽电缆减少噪声干扰。

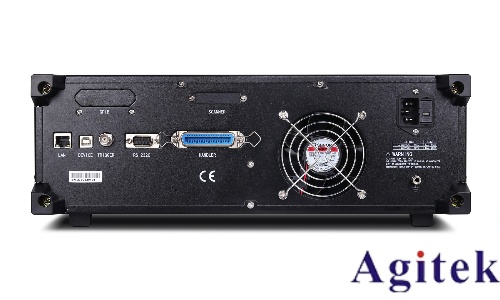

3. 仪器预热与接地：接通电源后，按规定时间（如10分钟）预热仪器，确保稳定性。务必使用三相电源线并正确接地，防止静电和机壳带电，保障操作安全。

二、参数设置与校准

1. 测试频率选择：电解电容通常在100Hz~1kHz频率下测量，典型值为120Hz。避免在电容自谐振频率附近测试，以防数据失真。

2. 测试电平设置：根据电容容值合理设置测试电压。高容值电解电容（>10μF）建议使用较低电压（如0.1Vrms），避免充放电时间过长；低容值电容可适当提高电压以增强信噪比。

3. 测量模式选择：对于具有电压依赖性的电容（如MLCC），推荐使用恒压模式，确保测量过程中端口电压恒定。

4. 仪器校准：定期进行开路、短路及负载校准，消除系统误差。校准后进行夹具补偿，减少寄生参数影响。

三、测试夹具与连接

1. 选用合适夹具：根据电解电容的封装类型（如DIP或SMD）选择专用测试夹具，轻拿轻放，避免变形。

2. 四端法测量：对于低值元件或高精度要求场景，使用四端测量法（4-wire Kelvin）可有效消除引线电阻影响，提升测量精度。

3. 保持接触良好：定期清洁测试夹具和仪器接线端子，防止氧化或污染导致接触不良。

四、测量过程与结果处理

1. 避免干扰：测试线应尽量缩短并采用屏蔽线，远离大功率设备，减少外部干扰。

2. 温度补偿：电解电容的ESR等参数随温度变化显著，建议在25℃左右测试或参考温度系数进行补偿。

3. 多次测量取平均：对同一电容进行多次测量并取平均值，提高数据一致性与可靠性。

4. 结果解读：直接读取或计算ESR、D值、Q值等参数，对比数据手册标称值，评估电容老化程度或筛选不合格品。

五、仪器维护与安全

定期对LCR测试仪进行维护和校准，确保长期稳定性。

遵守防静电规定，在防静电工作区操作，防止ESD损坏元件。

使用完毕后，关闭偏置电流再关闭仪器电源，避免潜在损坏。

综上所述，规范操作、合理设置参数、优化测试环境，是确保LCR测试仪在电解电容测量中获得准确可靠数据的关键。通过系统化的测量流程，不仅能提升测试效率，更能为产品研发与质量控制提供有力支持。
