泰克探头接口型号及其适配示波器全览

泰克示波器探头：连接测试点与示波器的桥梁，实现信号测量的关键设备。它们种类繁多，能够满足多样化的测量需求。以下是泰克（Tektronix）示波器常用探头接口型号及其适配示波器系列的详尽分类，涵盖了主流接口类型和典型型号的对应关系：

1. 无源探头接口

TekProbe/BNC接口

常见探头型号：TPP0101、TPP0201、TPP0500（带宽范围从50MHz到500MHz）

适配示波器：DPO/MSO2000/3000/4000系列、TDS1000/2000系列

特点：采用标准BNC接口，支持10X/1X衰减切换，广泛兼容多数中低端示波器。

P6150系列接口

常见探头型号：P6139A、P6150（带宽介于500MHz至1GHz之间）

适配示波器：早期TDS500/700系列、TDS3000B系列

特点：采用金属卡扣式BNC设计，需要匹配示波器的输入阻抗（50Ω或1MΩ）。

2. 有源探头接口

TekVPI（Virtual Probe Interface）

常见探头型号：

高速差分探头：THDP0100（1GHz）、THDP0200（6GHz）

高精度探头：TCP0030（30A电流探头，带宽120MHz）

适配示波器：DPO/MSO5000/7000系列、MSO/DPO70000SX系列

特点：具备智能接口，能够自动识别探头类型并供电，支持带宽校准。

TekConnect（TC系列）

常见探头型号：TAP1500（1.5GHz有源探头）、TDP0500（500MHz差分探头）

适配示波器：MSO/DPO5000B系列、DPO70000系列

特点：采用小型化接口，具有低噪声设计，需要使用专用适配器（如TCA-BNC）。

3. 高压/电流探头接口

ISO-BNC隔离接口

常见探头型号：THDP0200（高压差分探头，带宽200MHz）、TCP0020（20A电流探头）

适配示波器：所有支持BNC输入的示波器（需注意电压/电流范围）

特点：需要外接供电或使用电池，部分型号需进行隔离接地。

专用电源接口

常见探头型号：TCP0030A（30A DC电流探头）、P5200A（高压探头）

适配示波器：需要搭配适配器（如TEKPROBE Power Module）使用

4. 逻辑分析探头接口

MSO Pod接口

常见型号：TLP058（8通道逻辑探头）、P6810（16通道差分探头）

适配示波器：MSO3000/4000/5000系列

特点：通过专用Pod连接示波器逻辑通道，支持多协议触发。

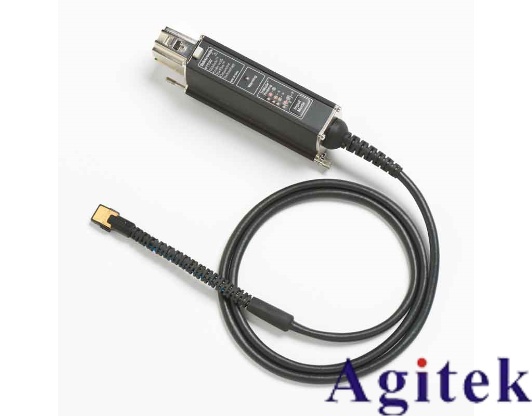

ZIF（零插拔力）接口

常见型号：P7700系列探头（用于高速串行信号分析）

适配示波器：DPO70000SX系列（需配置TDPx000适配器）

5. 特殊接口

TriMode™探头接口

常见型号：TMDP0200（2GHz差分探头）

适配示波器：MSO/DPO70000DX系列

特点：支持单端/差分/共模三种模式切换。

SMA直连接口

常见型号：P7350SMA（18GHz高频探头）

适配示波器：DSA70000系列（需50Ω终端匹配）

注意事项

兼容性：部分老旧接口（如P6150）需转接器才能在新型示波器上使用。

带宽匹配：探头带宽应≥示波器带宽（如1GHz示波器建议选1.5GHz探头）。

供电需求：有源探头需确认示波器接口是否支持供电（如TekVPI接口可自动供电）。
