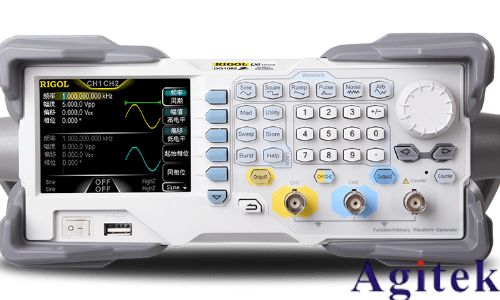

普源DG1000Z信号发生器输出稳定1kHz正弦波设置指南

使用普源DG1000Z信号发生器输出稳定的1kHz正弦波，需按以下步骤精准配置参数，兼顾信号特性与设备匹配，确保波形纯净稳定。

第一步：基础连接与开机准备

用BNC电缆将信号发生器输出端与负载（如示波器或待测电路）连接，确认接线牢固无松动。按下电源键开机，待屏幕显示正常后，进入参数设置界面。

第二步：设置波形类型与核心频率

按面板“Waveform”键，选择“Sine”（正弦波）选项。通过数字旋钮或数字键输入频率值，将频率设为“1kHz”，屏幕会实时显示当前设定，确认单位为“kHz”无误。

第三步：配置幅度与偏置参数

根据负载需求设置幅度：若负载为50Ω标准阻抗，可设峰峰值为2Vpp（此时屏幕显示2Vpp）；若负载为高阻，需在“Output Impedance”中选择“High Z”，并按实际需求调整幅度（如设为4Vpp以匹配高阻负载的电压需求）。若信号需叠加直流电平，通过“Offset”键设置偏置电压；若无需偏置，保持偏置为“0V”。

第四步：优化输出稳定性与匹配

为减少信号失真，需确保阻抗匹配：若负载为50Ω，将“Output Impedance”设为“50Ω”；若负载为高阻，设为“High Z”。若输出信号存在高频噪声，可通过内置滤波器功能（如有）开启低通滤波，滤除高于1kHz的杂波成分，提升信号纯净度。

第五步：启动输出并验证波形

完成参数设置后，按“Output”键开启输出，此时输出端口会输出1kHz正弦波信号。用示波器连接输出端，观察波形是否稳定——正常情况下应为无明显畸变、频率准确的正弦曲线。若发现频率偏差或幅度异常，需检查参数设置是否正确，或重新确认负载阻抗是否匹配。

注意事项

1. 频率精度：DG1000Z的频率分辨率可达0.1Hz，设置1kHz时可直接输入“1000.0”，避免因四舍五入导致微小偏差。

2. 幅度限制：输出幅度受频率影响，1kHz处于DG1000Z的低频范围，通常可输出最大10Vpp，但仍需参考手册确认当前配置下的幅度上限。

3. 设备保护：避免输出短路或过载，若出现异常提示（如“Overload”），需立即关闭输出，排查接线问题后再重新设置。

通过以上步骤，普源DG1000Z即可稳定输出1kHz正弦波。若后续需调整参数，可在保持输出开启的情况下直接修改对应参数，仪器会实时更新输出信号，无需重启设备。定期校准信号发生器，能进一步保证长期使用的频率与幅度精度，满足高要求测试场景的需求。
