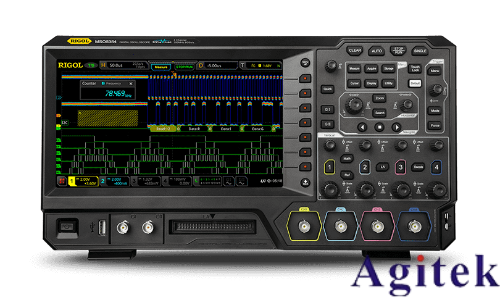

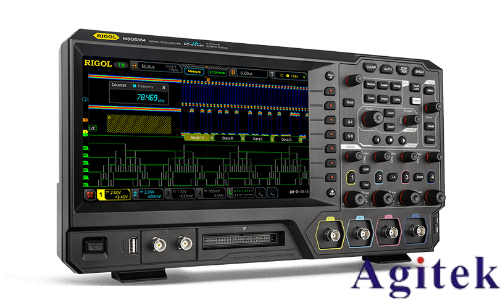

普源MSO5000系列示波器电源完整性测试

这是一篇关于电源完整性测试的文章，主要介绍了电源完整性测试的重要性和常见测试项目，以及在测试过程中面临的挑战和相应的解决方案。以下是对这些核心内容的简要概述：

1. 电源完整性测试概述:

电源完整性定义：电源完整性(PI)指系统电源有效供应和转换电力的能力，确保设备在各种条件下正常运行。

测试目的：评估电源供应的稳定性、质量和可靠性，确保设备不受电源干扰、波动影响。

2. 常见电源性能测量项目:

纹波与噪声：测量信号中的周期性抖动和随机高频成分，需高精度高带宽示波器和电源轨探头。

FRA频率响应分析：评估系统对不同频率信号的响应特性，需示波器、信号源、隔离变压器和分析软件。

电源质量分析：测量交流输入线的质量，包括电压、电流、有功功率等电量参数，需示波器、电压探头、电流探头和分析软件。

3. 测试挑战:

频率响应测试：需记录每个频率点的数据，操作时间长，需同时操作示波器和信号源。

电源质量分析：需采集多组数据，操作难度高，时间成本大。

电源纹波分析：需调制耦合方式、垂直档位、带宽限制等，需工程师有足够测试经验和时间。

4. 解决方案:

频率响应测试：采用RIGOL MSO5000系列示波器，内置信号发生器，覆盖10Hz至25MHz范围，节省时间和仪器成本，可实时查看输入输出时域波形。

电源质量分析：使用MSO5000示波器和内置电源质量分析软件，一次性测量多项指标，节省逐个调整和观察的时间，实时监测屏幕波形，直接导出数据。

纹波测试：配备MSO5000示波器、电源质量分析软件、标配探头和接地弹簧，减少地线寄生问题，一键测试，提高效率，提供详细统计数据。

5. 总结:

MSO5000示波器优势：集成度高，集逻辑分析、电压表测量、频率计测量、信号发生器等功能于一体，节省操作和学习时间，降低仪器成本。

行业应用：适用于工业制造、半导体、通信、科研、教育、新能源汽车、光伏等领域，提供全面的测试测量产品和解决方案。

这篇文章为电源完整性测试提供了详细的解决方案，通过RIGOL MSO5000示波器的应用，提高了测试效率和准确性，帮助工程师优化产品性能和稳定性。
