一键生成代码：MP5000系列的TSP Toolkit I-V脚本生成功能

TSP Toolkit最新自动脚本生成功能的用户界面，可自动生成用于IV表征测试的TSP脚本

 高速系统的验证与一致性测试

使用TSP Toolkit脚本开发插件（Visual Studio Code扩展程序）可降低对多种被测器件，例如如多端半导体元件、太阳能电池等，进行电流-电压（I-V特性）测试的开发时间与复杂度。这一全新功能（当前为Beta测试版本），允许您为MP5000系列模块化精密测试系统中的每个SMU或PSU模块配置多种输出的偏置与扫描操作，并可自动生成用于测试流程的TSP脚本。

本文中，我们将介绍TSP Toolkit插件的I-V脚本生成功能（Beta），以及如何利用它来实现快速开发MP5000的I-V表征测试。

使用TSP Toolkit进行基于GUI的脚本开发

TSP Toolkit新增了交互式用户界面，能使我们快速创建 I-V 表征流程。只需在配置菜单中输入测试参数，并通过点击鼠标即可生成TSP脚本。

脚本生成，参照以下步骤：

■ 1. 打开Microsoft Visual Studio Code，并安装Tektronix TSP Toolkit插件工具。

■ 2. 在左侧的管理栏标签页中，导航至ｓｃｒｉｐｔ Generation（脚本生成）面板，点击 “+” 来打开TSP Toolkit ｓｃｒｉｐｔ Generation用户界面。

右键点击，通过ｓｃｒｉｐｔ Generation面板打开TSP Toolkit ｓｃｒｉｐｔ Generation UI Beta

图1：在TSP Toolkit ｓｃｒｉｐｔ Generation中的ｓｃｒｉｐｔ Generation中打开用户界面（Beta版）

在界面中，我们会看到三个配置选项：Bias（偏置）、Step（台阶） 与 Sweep（扫描）。展开后会显示对应的配置窗口。根据输入的参数，界面会实时生成波形预览，帮助我们在生成脚本前消除猜测并验证输出配置方案。

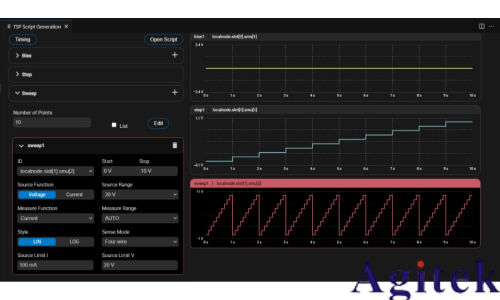

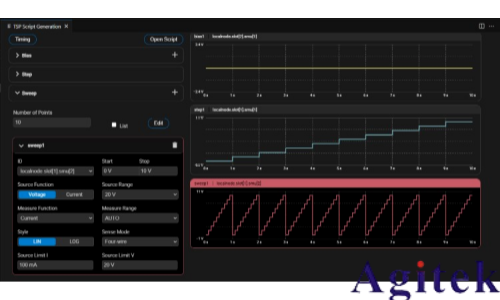

图2：TSP Toolkit ｓｃｒｉｐｔ Generation UI Beta，三个SMU通道分别配置为Bias、Stepper与Sweeper。

当完成测试参数确认并且预览源波形符合配置预期后，点击 “Open ｓｃｒｉｐｔ” 按钮即可。

系统将自动生成包含设置与触发模型的TSP代码。脚本会在添加到新的编辑器标签页中，接下来我们就可以按照需要直接运行、保存或编辑脚本。

目前，TSP ｓｃｒｉｐｔ Generation UI Beta可通过Visual Studio Code中的TSP Toolkit插件获取，可在VS Code Marketplace下载。
