示波器眼图的生成原理以及如何测量眼图

示波器通过高速采样、合适的触发设置以及信号叠加等步骤，能够有效地捕获并显示眼图信号。

示波器如何捕获信号

示波器生成眼图的核心依赖于高精度信号捕获技术，主要分为两类：

1)实时采样（Real-Time Sampling, RT）

原理：以固定采样率（如100 GS/s）连续捕获信号波形，直接记录每个时间点的电压值

优势：支持单次触发捕获瞬态事件（如突发错误信号）

局限性：受限于ADC（模数转换器）带宽与存储深度，超高速信号（如56G PAM4）可能需要降速或插值处理

典型应用：调试实时系统（如DDR内存读写异常）

2)等效时间采样（Equivalent-Time Sampling, ET）

原理：对周期性信号多次采样，每次触发后微小幅移采样点，最终拼合成高分辨率波形

优势：突破ADC采样率限制，实现超高分辨率（适用于光通信等超高速场景）

局限性：仅适用于重复性信号，无法捕捉单次事件

典型应用：分析100G以上SerDes信号或光模块眼图

触发与同步：时钟恢复技术的作用

数字信号通常无独立时钟线（如PCIe、USB），需从数据流中提取时钟以实现同步叠加。

1)时钟恢复（Clock Recovery）

硬件时钟恢复：通过锁相环（PLL）或CDR（时钟数据恢复）电路实时提取时钟

软件时钟恢复：后处理阶段通过算法（如互相关运算）重建参考时钟

2)同步触发

边沿触发：适用于有参考时钟的信号（如HDMI）

码型触发：针对特定数据序列（如PRBS7）定位叠加起点

叠加原理：从UI到统计眼图

眼图的生成本质是将信号按单位间隔（UI）对齐并叠加，具体步骤如下：

1)UI分割

根据数据速率计算UI长度（例如：5 Gbps信号的UI=200 ps）

将捕获的长信号流切割为多个UI片段（每个片段包含一个码元周期）

 2)垂直堆叠

将所有UI片段的波形叠加显示，形成“所有可能信号路径”的统计分布

3)概率密度映射

通过颜色或灰度区分高频/低频区域（如红色=频繁出现的电压/时间点）

眼图生成模式：硬件加速 vs. 软件后处理

根据生成方式不同，眼图可分为两类：

1)硬件眼图（实时示波器）

原理：利用示波器专用ASIC或FPGA实时处理信号，直接输出眼图

优势：速度快、延迟低，适合交互式调试

典型场景：生产线快速检测或协议一致性测试（如USB-IF认证）

2)软件眼图（后处理分析）

原理：将原始波形数据导入软件（如Matlab、Signal Integrity Tools），通过离线算法生成眼图

优势：支持复杂分析（如均衡仿真、抖动分解），灵活性高

典型场景：学术研究或自定义信号分析（如预加重优化）

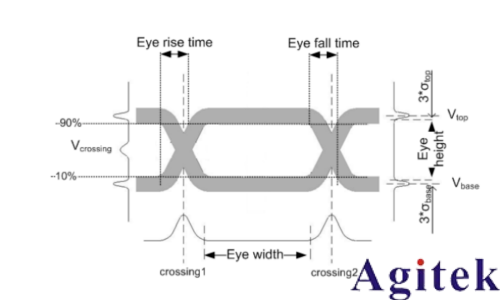

眼图的关键参数解读

眼高（Eye Height）

定义：眼图垂直方向中央开口的最大电压范围，即从最低高电平（Upper Rail）到最高低电平（Lower Rail）的距离。

技术意义：

噪声容限：眼高直接决定系统抗噪声能力。例如，眼高为400 mV时，噪声需超过200 mV才会导致误码（假设判决阈值为中点）

信号幅值稳定性：眼高缩小可能由电源波动、阻抗失配或信道损耗（如PCB走线高频衰减）引起

工程实践：

合规性标准：如USB3.2 Gen 1的标准通常要求眼高不小于160毫伏（mV）（在眼图的最开阔处测量）

故障排查：若眼高不足，需检查发射端驱动能力、电源完整性或信道S参数

眼宽（Eye Width）

定义：眼图水平方向中央开口的时间范围，通常以单位间隔（UI）百分比表示（如0.6 UI）。

技术意义：

时序容限：眼宽决定接收端采样窗口的余量。例如，眼宽为0.7 UI时，允许的时钟抖动需小于±0.15 UI（假设采样点在中心）

码间干扰（ISI）：眼宽变窄通常由信道带宽不足或反射引起，导致相邻码元波形叠加

工程实践：

优化手段：增加预加重（Pre-emphasis）或接收端均衡（CTLE/DFE）可展宽眼宽

极限案例：当眼宽趋近于0时，系统误码率急剧上升，需重新设计信道或降低速率

抖动（Jitter）

定义：信号边沿在时间轴上的偏移，表现为眼图左右边界的模糊程度。

分类与影响：

随机抖动（RJ）：

来源：热噪声、散粒噪声等不可预测因素

特性：无界高斯分布，需通过统计模型（如浴缸曲线）预测误码率

确定性抖动（DJ）：

子类：周期性抖动（PJ）、占空比失真（DCD）、码间干扰抖动（ISI）

特性：有界且可追溯（如PJ与开关电源噪声频率相关）

测量方法：

TIE（Time Interval Error）分析：通过直方图分离RJ与DJ分量

²眼图模板测试：检查抖动是否侵入模板禁区（Mask Violation）

上升/下降时间（Rise/Fall Time）

定义：信号从10%到90%幅值（或反向）所需的时间。

技术意义：

边沿速度与带宽：上升时间越短，信号高频分量越丰富（带宽≈0.35/Tr）

对眼图的影响：

ü边沿过慢 → 交叉点模糊，眼宽缩小（ISI加剧）

ü边沿过快 → 高频辐射（EMI问题），可能引发振铃

误码率（BER）与浴缸曲线（Bathtub Curve）

关联逻辑：

眼图的水平张开度（眼宽）和垂直张开度（眼高）共同决定误码率

浴缸曲线：展示BER随时间偏移（采样点位置）的变化趋势

曲线特征：中间区域（眼宽内）BER最低，两侧随偏移量增大呈指数上升

工程应用：

BER预估：通过眼图测量Q因子（SNR相关），推算BER（如BER=1e-12对应Q=7）

采样点优化：调整接收端采样相位至浴缸曲线“底部”最平坦处

眼图的应用场景

眼图的应用场景非常广泛，涵盖了多个领域和多种信号传输系统。眼图作为一种直观且强大的信号分析工具，在高速数字通信、电路设计、信号质量评估以及研发验证等多个领域发挥着重要作用。

高速数字系统验证

眼图是验证高速接口信号完整性的核心工具，典型场景包括：

1)PCIe接口测试

应用层级：从PCIe 3.0（8 GT/s）到PCIe 6.0（64 GT/s PAM4），每代速率翻倍均需更严苛的眼图测试

关键参数：

眼高需满足接收端均衡后规范（如PCIe 5.0要求≥120 mV）

抖动需分解为RJ（随机抖动）和DJ（确定性抖动），确保总抖动（TJ）在容限内

测试挑战：高频损耗（如PCB插入损耗）需通过预加重（Tx EQ）和接收端均衡（CTLE/DFE）补偿

2)接口认证

标准演进：USB 3.2 Gen2（10 Gbps）到USB4（40 Gbps PAM3），眼图模板复杂度升级

 实测案例：

USB 3.2 Gen2要求眼图不得侵入“菱形”模板禁区

未端接的USB线缆会因反射导致眼图闭合，需调整端接电阻或缩短线长

 HDMI/DisplayPort视频接口

信号特点：TMDS编码信号需验证眼图对称性与交叉点位置

典型问题：长距离传输导致眼图塌陷，需通过Redriver芯片或主动电缆补偿

通信系统分析

眼图在无线与光通信中扮演关键角色：

 1)光纤通信系统

光模块测试：25G/100G/400G光模块需通过眼图验证调制质量（如NRZ/PAM4）

测试方法：

采样示波器配合光参考接收机（ORR）生成标准眼图

检查眼高、眼宽及抖动是否符合IEEE 802.3标准（如100GBASE-LR4要求BER<1e-12）

特殊需求：相干光通信需分析偏振态与相位噪声，引入多维眼图

 2)射频信号调制质量评估

调制制式：QAM、PSK等射频调制信号可通过等效基带眼图评估符号间干扰

应用案例：

5G NR信号的EVM（误差矢量幅度）与眼图张开度强相关

Wi-Fi 6E中，160 MHz信道带宽要求更严格的眼图模板测试

故障诊断与根因分析

眼图是定位信号问题的“显微镜”。它通过将多个周期的信号波形叠加在一起，形成直观的图形，能够清晰地展示信号的时序特性和幅度特性。眼图的张开程度、清晰度和对称性等特征，为工程师提供了快速评估信号质量的手段，帮助他们迅速发现信号传输中的抖动、噪声和码间干扰等问题。

 1)信号失真定位

阻抗失配：眼图出现“重影”或振铃（由反射引起），需检查PCB阻抗连续性或连接器接触

串扰（Crosstalk）：相邻信号线的耦合会导致眼图边缘毛刺，通过时域反射（TDR）定位干扰源

2)电源噪声排查

表现特征：眼图顶部/底部出现周期性塌陷（与开关电源频率同步）

解决方案：优化电源滤波网络或增加去耦电容

3)高频损耗分析

典型现象：眼图交叉点斜率降低，眼宽变窄（由信道带宽不足导致）

调试手段：

仿真验证：通过S参数模型预测眼图闭合趋势

硬件补偿：增加发射端预加重或接收端均衡器

标准合规性测试

行业标准通过眼图模板（Mask）定义信号质量门槛：

1)主流标准组织与规范

USB-IF：定义USB 3.2/4接口的眼图模板形状与测试条件

IEEE：802.3（以太网）、802.11（Wi-Fi）等标准包含详细眼图要求

OIF（光互联论坛）：规范CEI（通用电气接口）光模块眼图参数

2)模板测试（Mask Test）流程

自动化测试：示波器内置模板比对功能，实时标记违规点

报告生成：输出眼高、眼宽、抖动及模板违规比例（如Pass/Fail判定）

如何用示波器测量眼图？

以罗德与施瓦茨RTP示波器（含“高级眼图分析”选件）为例。

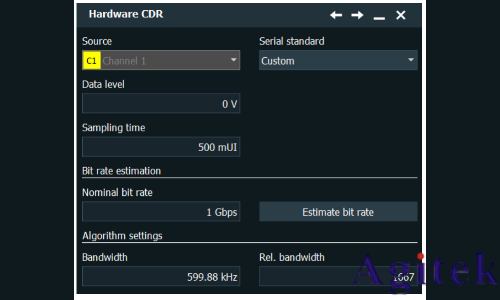

设置“硬件CDR”触发

路径："Menu" > "Trigger" > "Setup" tab > "Source = CDR" > "Hardware CDR".

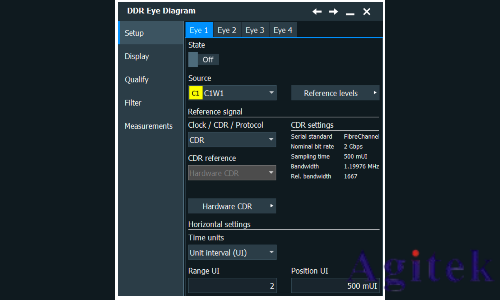

设置“眼图”测试

路径：[Apps]> "Analysis" > "Eye Analysis" > "Setup" tab

设置State为“On”

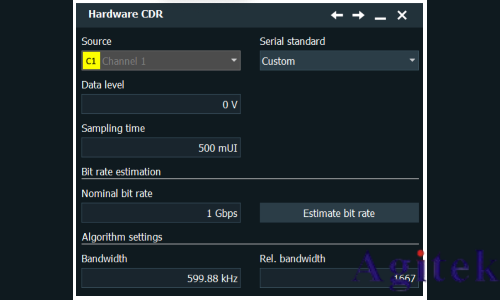

点击“Hardware CDR”，设置“硬件CDR”参数

在“Serial standard”菜单选择相应的串行协议类型，或者点击“Estimate bit rate”让仪表自动评估比特率

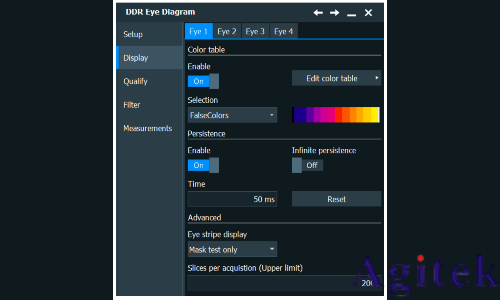

设置“色温显示”

路径：[Apps]> "Analysis" > "DDR Eye" > "Display" tab

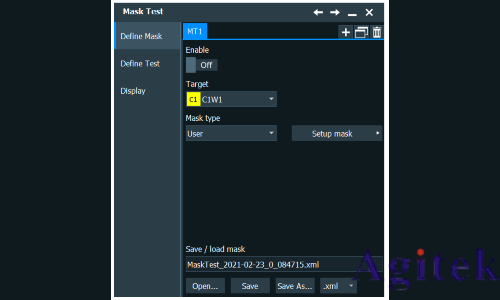

设置“眼图模板”

路径：[Apps] > "Analysis" tab > "Mask" > "Define Mask"

Mask type下拉框，选择“eye”，点击“Setup mask”

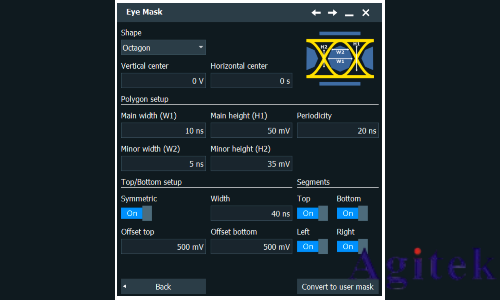

设置“Shape”及相应的W/H等参数
