信号发生器功能解析、关键参数与任意波生成指南

信号发生器作为电子测试领域不可或缺的设备，以其强大的波形生成能力，在电路设计、测试与分析中发挥着至关重要的作用。本文将深入探讨信号发生器的波形输出种类、关键参数以及如何通过信号发生器生成任意波，为电子工程师和测试人员提供实用的技术指南。

一、信号发生器的波形输出种类

信号发生器能够生成多种波形，以满足不同测试场景的需求。以Rigol DG系列信号发生器为例，其波形输出主要包括以下几类：

1. 连续波形

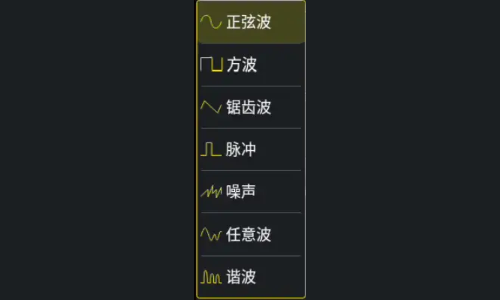

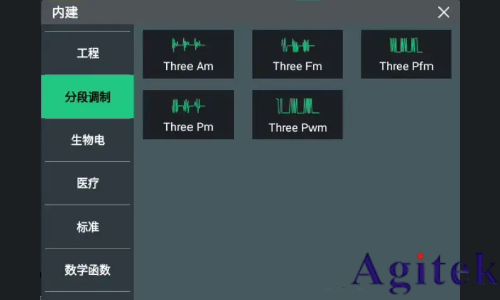

连续波形是信号发生器最基础的输出类型，包括正弦波、方波、锯齿波、脉冲波、噪声、任意波和谐波等。其中，任意波功能尤为强大，它允许用户调用机器内建的波形库，如工程波形、医疗波形、三角函数等，甚至通过编辑多次谐波分量来生成定制波形。

2. 调制波形

调制波形通过改变信号的幅度、频率或相位等特性来传递信息，广泛应用于通信系统和电子测试领域。调制波形分为模拟调制和数字调制两大类：

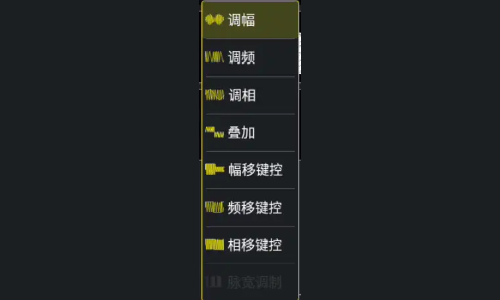

模拟调制：包括幅度调制(AM)、频率调制（FM）、相位调制（PM）和脉宽调制（PWM）等。

数字调制：包括幅移键控（ASK）、频移键控（FSK）、相移键控（PSK）和IQ调制等。

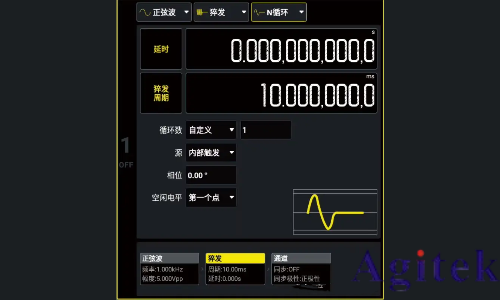

此外，信号发生器还支持SWEEP（扫频模式）和BURST（猝发功能）等特殊调制波形。SWEEP模式允许信号在指定频率范围内按一定步进切换输出频率，而BURST功能则用于生成单脉冲信号。

3. 高级波形

高级波形功能进一步扩展了信号发生器的应用范围，包括任意波（逐点编辑）、序列波形、PRBS（伪随机二进制序列）、多脉冲、多音波形、码形和IQ调制等。这些波形能够生成复杂的信号序列，满足特定测试需求。例如，多音波形由多个不同频率的正弦波叠加而成，每个音调的开关、幅度和相位均可独立设置，广泛应用于音频、通信和电力电子领域的测试测量。

二、信号发生器的关键参数

信号发生器的性能由多个关键参数决定，不同波形类型对应不同的参数设置：

1. 连续波参数

连续波的主要参数包括频率（周期）、幅度与偏移（高电平与低电平）以及相位。频率决定了波形每秒的周期数，幅度与偏移则决定了信号的最大值与最小值，相位设置则决定了信号输出的起始相位。

2. 调制波形参数

在调制过程中，载波（通常为高频正弦波）承载信息，而调制信号（通常为低频信号）包含需要传递的信息。模拟调制如AM调制，需要设置调制波形、调制频率和调制深度等参数；数字调制如FSK调制，则需要配置调制速率和跳跃频率等参数。

3. SWEEP参数

在扫频模式中，信号发生器在指定的扫描时间内从开始频率到结束频率变化输出。主要参数包括开始频率、结束频率和扫描时间，它们共同决定了信号源输出信号频率变化的范围和速率。

4. 码型参数

码型输出用于生成用户自定义的数字信号序列，主要参数包括码型数据和波特率。波特率指的是有效数据信号调制载波的速率，即单位时间内载波调制状态变化的次数。

三、如何通过信号发生器输出任意波

生成任意波是信号发生器的一项高级功能，它允许用户逐点编辑波形，以满足特定测试需求。以下是生成任意波的两种主要方法：

1. 机器内部编辑

通过信号发生器的点编辑和块编辑功能，用户可以直接在机器上编辑每一个点或一个区域的电压值，从而生成任意波。虽然这种方法编辑过程较为耗时，但RIGOL DG5000Pro等高端型号通过加装任意波编辑软件和配备10.1英寸触控屏，大大提升了编辑效率和用户体验。

2. 外部生成导入

外部生成导入方法分为波表导入和上位机导入两种：

波表导入：适用于模拟信号仿真场景。数据由程序生成后，通过信号发生器输出，再搭配示波器、频谱仪等仪器对信号进行分析。该方法输出的波形电压点十分准确。

上位机导入：通过上位机软件编辑基础波形与函数，拼接成复杂波形后导入信号发生器。虽然输出精确度可能略逊于波表导入，但上位机软件提供了更丰富的编辑工具和更灵活的编辑方式。

结语

信号发生器以其强大的波形生成能力和灵活的参数设置，成为电子测试领域不可或缺的工具。通过深入了解信号发生器的波形输出种类、关键参数以及任意波生成方法，电子工程师和测试人员可以更加高效地利用信号发生器进行电路设计、测试与分析工作，推动电子技术的不断发展与创新。
