泰克示波器MSO22余晖功能开启指南

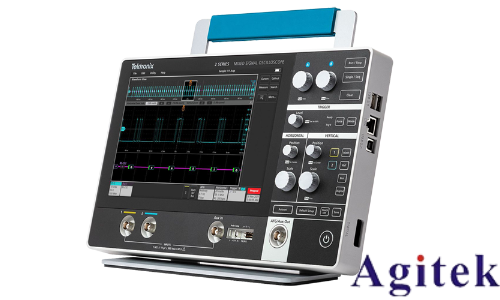

泰克MSO22系列示波器作为高性能测试测量设备，其配备的余晖（Persistence）功能为信号分析提供了强有力的支持。该功能通过在屏幕上保留历史波形轨迹，形成“动态痕迹”，帮助用户直观观察信号的变化趋势、捕捉瞬态事件、分析周期性特征。对于工程师、科研人员及电子爱好者而言，掌握余晖功能的开启方法至关重要。以下是详细的操作步骤与使用建议。

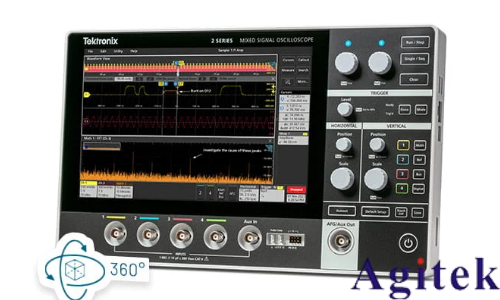

一、进入显示设置菜单

开启余晖功能的第一步是进入示波器的显示设置界面。可通过以下两种方式操作：一是按下前面板上的“DISPLAY”按钮，屏幕将弹出显示相关菜单；二是通过触摸屏直接点击屏幕上的“Display”（显示）选项。进入菜单后，使用旋钮或触控方式浏览选项，找到“Persistence”（余晖）设置项。

二、选择余晖模式

在“Persistence”子菜单中，用户可选择不同的显示模式：

 Classic（经典模式）：以灰度层次显示波形，新波形较亮，旧波形逐渐变暗，适合观察信号细节与出现频率。

 Color（彩色模式）：采用色彩映射技术，新信号呈现鲜艳颜色（如红色），随时间推移逐渐变为冷色调（如蓝色或黑色），便于区分信号出现的频繁程度与时间分布。

此外，还可选择“Off”关闭余晖，或“Infinity”（无限余晖）模式以持续保留所有历史波形。

三、参数设置与优化

为获得**观测效果，需根据测试需求调整以下参数：

1. Persistence Time（余晖时间）：可设为几毫秒至数秒，甚至无限。短时间适用于高速信号分析，长时间则利于观察缓慢变化趋势。

2. Intensity（强度）：调节波形亮度，建议设为50%70%，避免过亮干扰或过暗难辨。

3. Color Map（颜色映射）（仅彩色模式）：可选“Rainbow”、“Heatmap”等方案，增强视觉对比度，提升分析效率。

四、实时观测与应用

设置完成后返回主界面，输入待测信号并触发采集。此时屏幕将显示波形的累积轨迹。例如，在分析电源纹波时，启用10秒余晖可清晰看到电压波动范围；在数字电路调试中，无限余晖有助于捕获偶发毛刺，定位故障点。

五、使用注意事项

余晖功能会占用一定系统资源，长时间开启可能导致刷新延迟。建议在高采样率测量时适当缩短余晖时间。观测结束后，建议关闭余晖功能，恢复常规实时显示，以保证后续测试的响应速度。

综上所述，泰克MSO22的余晖功能操作简便、应用广泛，是信号分析中不可或缺的工具。熟练掌握其设置方法，将显著提升测试效率与问题诊断能力。
