LCR测试仪使用方法详解

LCR测试仪是电子测量中用于精准测定电感（L）、电容（C）和电阻（R）参数的重要仪器，广泛应用于元器件检测、质量控制与研发领域。正确掌握其使用方法，不仅能提高测量精度，还能有效延长设备寿命，确保操作安全。以下是LCR测试仪的系统化使用方法。

一、准备阶段

1. 设备检查：使用前需确认电源线、测试线及连接接口完好无损，电源开关处于关闭状态，避免带电插拔造成仪器损坏。

2. 预热处理：接通电源后，仪器需预热10-30分钟（具体时间参考说明书），使内部电路达到热平衡，减少因温度漂移引起的测量误差。

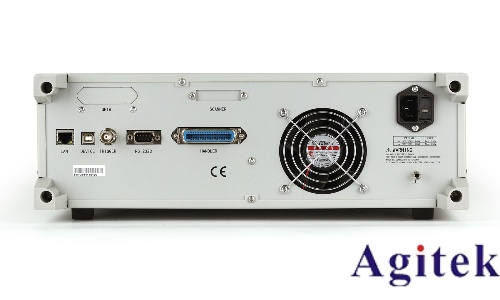

3. 连接外设：如需数据记录，可提前连接计算机或打印机，确保通信接口正常工作。

二、操作步骤

1. 开机与参数设置

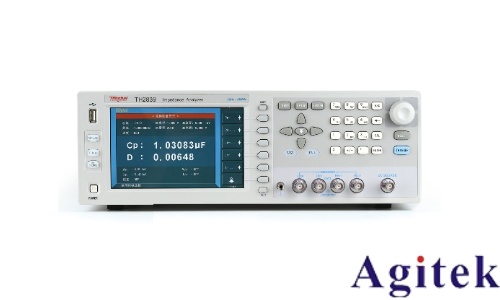

按下电源按钮启动仪器，待自检完成后，通过“ZLCR”键选择主测量参数（L/C/R），并用“DQe”键设定辅助参数，如Q值、D值、ESR等。根据被测元件类型设置合适的测试频率（如100Hz、1kHz、10kHz等）和信号电平，必要时启用直流偏置（DC Bias）以模拟实际工作环境。

2. 连接被测元件

将元件接入测试端口，注意引脚清洁与接触牢固。对于不同结构的元件，应选用合适的夹具：径向引线可直接插入测试夹，轴向引线建议使用转接头或支撑板，避免引脚扭曲。有屏蔽外壳的元件需将外壳接地。

3. 执行校准与测量

测量前必须进行校准，以消除系统误差。依次进行：

    开路校准：测试夹开路状态下，选择“开路”项进行全频段或单点校准；

    短路校准：将测试夹短接（注意极性一致），执行短路补偿；

    负载校准（可选）：使用标准元件进行负载校正。

校准完成后，按下“测量”键，观察屏幕显示的主参数与副参数，记录稳定值。

4. 等效电路选择

根据元件阻抗特性选择串联（Cs-Rs、Ls-Rs）或并联（Cp-Rp、Lp-Rp）模型。一般低阻抗元件用串联，高阻抗用并联，以获得更高准确度。

三、高级功能与数据管理

可启用列表扫描功能，在多个频率或电平下自动测量，适用于多条件对比分析；

使用比较器模式，设定上下限判断元件是否合格，适合批量检测；

测试数据可通过接口导出至计算机，便于存档与分析。

四、注意事项

1. 安全操作：测量电容前必须放电，防止残余电压损坏仪器；禁止带电插拔元件。

2. 环境要求：保持测试环境稳定，避免强电磁干扰、温度湿度剧烈变化。

3. 防静电措施：在防静电工作区操作，佩戴防静电手环，防止ESD损伤敏感元件。

4. 定期校准：建议定期送检或使用标准件自校，确保长期测量准确性。

五、关机与维护

测试完毕后，保存数据，关闭电源，长时间不用应拔掉电源适配器。定期清洁测试夹具，检查连接线是否老化。

掌握以上使用方法，可充分发挥LCR测试仪的性能，实现高效、精准的元件参数测量，为电子研发与生产提供可靠数据支持。
