信号发生器输出“高阻”与“50欧”负载的区别及选择方法

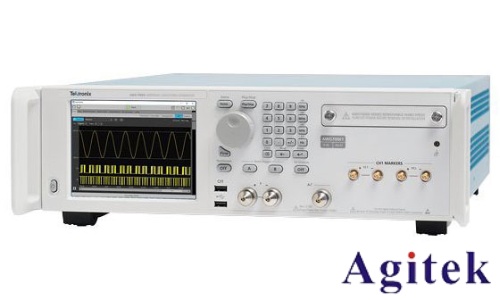

信号发生器的输出负载设置中，“高阻”与“50欧”是两种核心模式，其本质差异源于对信号传输特性的适配逻辑，直接影响测量精度与系统稳定性。

核心区别在于信号反射控制与功率分配机制。

“50欧”模式是射频领域的标准匹配方案，信号发生器内部输出阻抗与50欧负载形成阻抗匹配，此时信号传输效率最高，能最大限度抑制信号反射。当连接同轴电缆或射频设备时，若不匹配会导致信号反射，产生驻波与失真，尤其在高频场景下会严重影响波形质量。而“高阻”模式（通常为1兆欧及以上）输出阻抗极高，相当于近乎开路，主要用于低频或高阻抗输入的设备，此时信号功率损耗极小，但无法抑制反射，仅适用于短距离、低频的传输场景。

应用场景差异显著：

50欧模式：适配射频系统、高速数字电路、同轴传输线（如连接频谱仪、射频放大器），常见于GHz级高频信号测试，或需要远距离稳定传输的场景。

高阻模式：多用于低频模拟电路测试（如音频信号、传感器输出）、示波器的高阻抗探头连接，以及集成电路的输入端测试，尤其适合对信号功率敏感、传输距离短的应用。

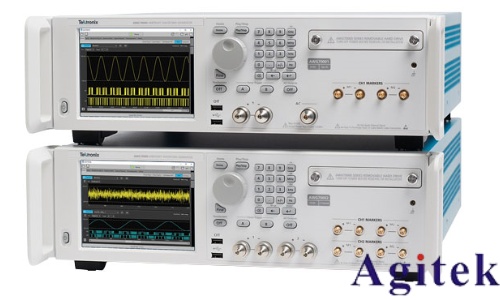

正确选择的关键原则是“匹配优先，场景适配”。

首先，遵循“负载阻抗匹配”原则：若被测设备或传输线标注“50欧输入阻抗”，必须选择50欧输出模式；若标注“高阻输入”或未明确标注，则优先选择高阻模式。

其次，考虑信号频率与传输距离：高频（>10MHz）或长距离传输必选50欧；低频（<1MHz）且短距离（<1米）可选高阻。

最后，关注设备保护需求：50欧模式能有效吸收多余信号能量，避免信号反射对发生器自身造成损伤，而高阻模式在长距离高频传输时易引发反射，可能损坏输出端口。

错误选择的典型后果需警惕：

50欧模式连接高阻设备时，输出信号幅度会衰减至理论值的1/2，导致测试数据偏低；

高阻模式连接50欧设备时，信号反射会引发波形畸变，高频信号可能出现振铃现象，甚至损坏发生器输出电路。

实践中，建议先查阅被测设备的技术手册确认输入阻抗，再结合信号频率做最终判断。若无法确认，可先用高阻模式做初步测试，观察波形是否存在反射失真，再决定是否切换至50欧模式。掌握这一逻辑，才能确保信号发生器输出的信号准确、稳定，为后续测试奠定可靠基础。
