普源信号发生器DG5000Pro上升时间、抖动与带宽的评估与优化策略

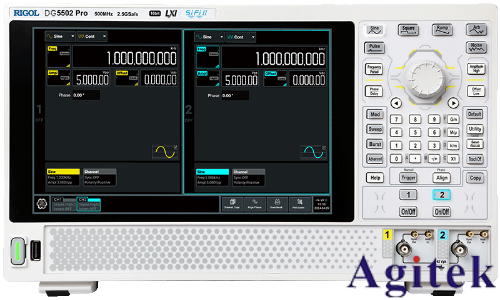

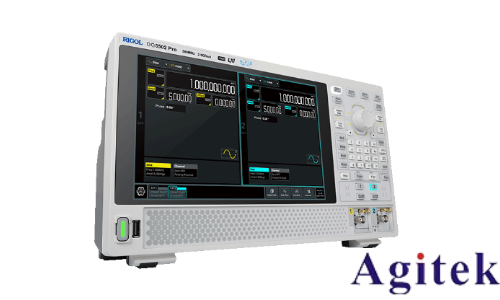

在现代电子测试与测量领域，信号发生器的性能直接决定了系统测试的精度与可靠性。RIGOL DG5000Pro作为一款高性能函数/任意波形发生器，在上升时间、抖动和带宽等关键指标上表现出色，但要充分发挥其潜力，需系统性地进行评估与优化。

一、上升时间的评估与优化

上升时间是衡量信号边沿陡峭程度的重要参数，直接影响高速数字信号的完整性。评估DG5000Pro的上升时间，应使用高带宽示波器（建议带宽为信号最高频率成分的5倍以上）捕获输出阶跃信号，测量其10%至90%电压幅值之间的过渡时间。为优化上升时间，首先确保输出波形采样率足够高，避免因插值导致边沿平滑。同时，选用低失真、高带宽的输出通道，并避免过度使用滤波功能。在波形设计阶段，可通过提升波形数据点密度和优化插值算法来增强边沿陡度。

二、抖动的评估与优化

抖动反映信号时域稳定性，对通信系统和时钟恢复至关重要。评估抖动需在稳定时钟输出模式下，利用示波器的抖动分析功能或相位噪声分析仪，测量周期抖动、周期到周期抖动及长期漂移。DG5000Pro具备高稳定度时钟源，但仍需注意外部干扰。优化策略包括：使用低噪声电源供电，避免共地干扰；启用内部高稳时基选项；减少外部电磁干扰（EMI）；并通过序列模式结合触发同步，降低异步切换引入的时序不确定性。此外，利用其闭环控制能力，结合外部反馈信号动态调整输出时序，可进一步抑制抖动。

三、带宽的评估与优化

带宽决定了信号发生器可准确复现的最高频率成分。DG5000Pro支持高采样率与宽输出带宽，评估时可通过扫频方式输出不同频率正弦波，观察输出幅度衰减至-3dB时的频率点。为优化有效带宽，应确保波形数据点足够密集，避免因量化误差导致高频衰减。使用短而高质量的同轴电缆连接负载，减少传输线效应。同时，关闭不必要的抗混叠滤波器，以保留高频成分。在复杂波形生成中，合理设置波形重建模式（如插值方式）也至关重要。

结语

DG5000Pro凭借其高采样率、精准时基与灵活控制，为上升时间、抖动与带宽的优化提供了坚实基础。通过科学评估方法与系统优化策略，结合其支持的FTP远程管理、序列控制与外部触发闭环功能，不仅可提升信号质量，更可满足光电调制、高速通信等前沿领域的严苛测试需求，真正实现高精度、高效率的测试自动化。
