LCR测试仪测量电感的原理与操作详解

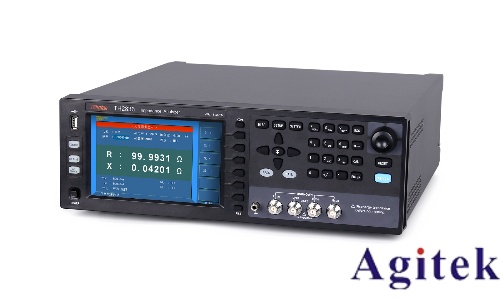

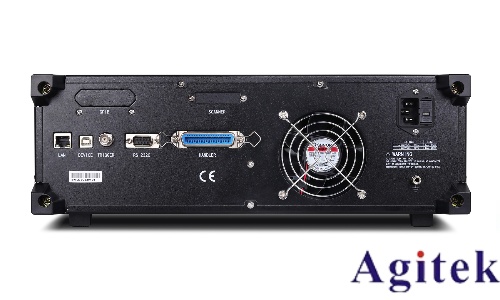

LCR测试仪是一种广泛应用于电子元器件检测的高精度仪器，能够准确测量电感（L）、电容（C）和电阻（R）等参数。在实际应用中，测量电感是其核心功能之一，尤其在电源设计、滤波电路和射频工程中具有重要意义。

一、测量原理

LCR测试仪通过向被测电感施加一个已知频率和幅度的交流电压信号，测量流经电感的电流及其与电压之间的相位差。基于交流阻抗理论，结合测试频率，仪器可计算出电感值。同时，还能获得品质因数（Q值）、等效串联电阻（ESR）等关键参数，全面评估电感性能。

二、测量步骤

准备工作：确保LCR测试仪接地良好并预热。将待测电感从电路中断开，使用四线开尔文夹具连接，以减少引线电阻影响。

参数设置：

频率设置：根据电感类型选择合适频率。大电感（≥100μH）宜用低频（如100kHz），小电感（≤1μH）则需高频（数百kHz至数MHz）测量。

测试电平：一般选择0.1V～1V，高频应用宜用较低电压以避免非线性效应。

测量模式：对于100mH以上电感，推荐使用并联等效（Lp）；以下则用串联等效（Ls）。

校准：执行开路和短路校准，消除系统误差，确保测量准确性。

开始测量：启动测试，仪器自动显示电感值、Q值、ESR等参数。

结果处理：记录数据，可进行多次测量取平均值，提高可靠性。

三、高级技巧与注意事项

等效模型选择：使用L-Rd模式可同时获取交流电感与直流电阻（DCR），通过DCR判断线圈是否老化或损坏。

温度补偿：对温度敏感电感，应进行温度补偿。

避免干扰：测试时远离强电磁场，防止振动影响接触稳定性。

寄生参数影响：高频测量中，引线电感和分布电容会引入误差。如实验所示，引线间距增大可使测得电感值显著上升，因此应尽量缩短引线。

设备维护：定期校准仪器，保持测试夹具清洁。

四、应用场景

LCR测试仪广泛用于电感生产质检、电路维修及研发设计。通过测量电感参数，可判断元件是否符合规格，避免因参数偏差导致电路失效。

总之，掌握LCR测试仪测电感的方法，不仅需要规范操作，还需理解其物理本质与影响因素。合理设置参数、重视校准与环境控制，方能获得精准可靠的测量结果，为电子系统稳定运行提供保障。
