罗德与施瓦茨示波器如何设置才能抓到偶发毛刺？

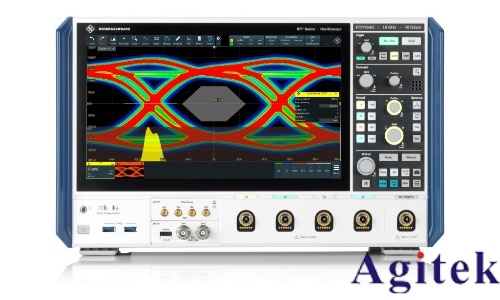

在电子测试与调试过程中，偶发毛刺（Glitch）是常见但难以捕捉的信号异常。这类信号通常持续时间极短、出现频率低，若不采用合适的设置方法，极易被常规采样模式忽略。罗德与施瓦茨（R&S）示波器凭借其高采样率、先进触发系统和多种显示模式，为捕获此类偶发信号提供了强有力的支持。以下是系统性设置建议，帮助用户高效抓取偶发毛刺。

一、合理使用触发模式锁定异常信号

捕获毛刺的核心在于触发设置。R&S示波器支持多种高级触发模式，其中脉冲宽度触发和欠幅脉冲触发尤为适用。若毛刺表现为窄脉冲，可选择“脉冲宽度触发”，设定一个极短的时间阈值（如10ns），当信号脉冲宽度小于该值时，示波器即触发捕获。若毛刺为幅度低于正常电平的异常信号，则应启用“欠幅脉冲触发”，设置合适的电压阈值，使低于该电平的信号触发采集，从而精准锁定故障波形。

二、启用余晖模式增强视觉识别

偶发毛刺可能在单次采集中难以稳定复现。此时，可开启示波器的余晖模式（Persistence Mode），将波形显示的残留时间设为“无限”或较长时间（如10秒）。该功能模拟传统CRT示波器的荧光效应，使偶发信号在屏幕上累积显示，形成视觉“痕迹”，便于观察其出现位置和形态。待发现异常后，再结合触发设置进行稳定捕获。

三、优化采样与时间基准设置

确保采样率足够高，至少为信号最高频率成分的2~5倍，以避免欠采样导致毛刺丢失。同时，合理设置时间基准（time/div），聚焦于可能产生毛刺的时间窗口，提升时间分辨率。必要时可启用触发延迟功能，使示波器在触发事件后延迟一段时间再开始采集，从而观察毛刺前后的上下文信号。

四、排查干扰与硬件问题

若毛刺实为噪声或干扰，需检查探头是否清洁、接地是否良好，避免引入外部噪声。定期校准示波器，更换损坏探头，确保信号链路的完整性。此外，可尝试使用带宽限制功能或外接滤波器，排除高频干扰对判断的干扰。

五、结合测量与分析工具

捕获到毛刺后，利用R&S示波器内置的测量工具，如光标、脉冲参数测量、FFT频谱分析等，进一步分析其幅度、宽度、周期及频域特征，辅助故障定位。

综上所述，通过合理配置触发模式、启用余晖显示、优化采样设置并结合硬件检查，罗德与施瓦茨示波器能够高效捕获偶发毛刺，为电路调试提供关键依据。
