普源示波器连接电脑导出数据、保存波形图的完整步骤教程

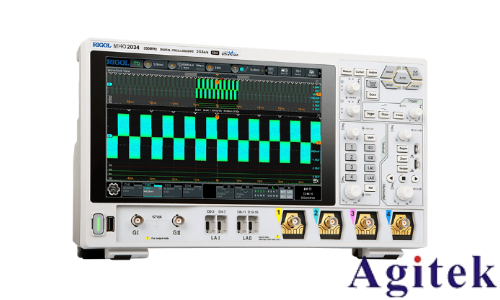

在电子测量与实验分析中，普源（RIGOL）示波器因其性能稳定、操作便捷而广受青睐。为便于后续数据分析与报告撰写，将示波器捕获的波形数据导出至电脑是常见需求。以下是连接电脑并导出数据、保存波形图的完整操作步骤。

一、准备工作

1. 硬件连接：使用USB数据线将示波器的“USB DEVICE”接口（通常为方形）连接至电脑。部分型号需安装驱动，电脑识别设备后可在设备管理器中查看。

2. U盘准备（可选）：若通过U盘导出，插入容量不大于16GB、格式为FAT32的U盘。老款机型可能要求U盘小于8GB。

二、保存波形图像

1. 捕获所需波形后，按下示波器面板上的“存储”或“Save”键，进入存储菜单。

2. 选择“保存类型”为“图像形式”，格式可选JPG、PNG或BMP，颜色可设为彩色或灰度。

3. 设置文件名、路径（本地或U盘），可启用“文件覆盖”功能以替换同名文件。

4. 点击“保存”，波形截图将存储至指定位置。

三、导出波形数据（CSV格式）

1. 进入“存储”菜单，选择“波形存储”，数据来源可选“屏幕”或“内存”。

2. 格式选择“CSV”，开启“时间信息”可同时导出时间戳与电压值。

3. 自定义文件名与路径（如U盘D盘），点击“保存”。存储时间与采样深度相关，如10Kpts数据将保存10,000组。

四、连接电脑导出数据

1. 直接连接：通过USB连接示波器与电脑，使用示波器配套软件（如Ultra Sigma）或编程工具（如MATLAB、Python）通过SCPI命令读取数据。

    获取设备地址（如`USB0::0x1AB1::0x04B1::...::INSTR`）。

    发送`:WAVEFORM:DATA?`等指令获取波形原始数据，并结合时间、电压刻度进行换算。

2. U盘拷贝：将U盘插入电脑，直接读取已保存的CSV或图像文件，使用Excel、Origin或MATLAB进行分析。

五、注意事项

不同型号操作略有差异，建议参考对应用户手册。

文件路径建议使用英文，避免中文乱码。

定期清理存储空间，确保导出顺利。

为提升效率，可预设“Save”按键功能，实现一键保存图像与数据。

通过以上步骤，可高效完成波形图像保存与数据导出，为科研、教学及工程分析提供可靠支持。
