VNA矢量网络分析仪选型的六个核心参数

面对矢量网络分析仪（VNA）密密麻麻的参数表，如何精准锁定决定测量成败的核心指标？这不仅是新手工程师的困惑，更是诸多同行在选型评估中需反复权衡的技术关键。参数仅是表象，其背后对应的系统能力边界与工程取舍，才是选型的核心逻辑。本文将摒弃空泛介绍，直击六个核心参数——频率范围、动态范围、输出功率、端口数、迹线噪声及扫描时间，深入剖析每个参数在实际测试场景中的作用机理，以及它们之间的相互制约关系。

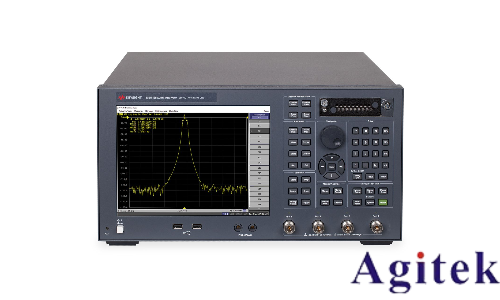

频率范围：划定测试能力的硬边界

频率范围往往是选型时的首个关注点，这一指标的核心逻辑直白易懂：测试6GHz的滤波器，绝不能选用最高仅支持3GHz的VNA。但在工程实践中，存在一个工程师群体心照不宣的潜规则：所需的频率上限，通常要超出器件的标称工作频率。

背后原因在于，测试不仅需获取器件的基波响应，更要捕捉其产生的杂散与谐波特性。以工作频率为6GHz的放大器为例，其二次谐波可达12GHz，三次谐波更是延伸至18GHz。若要评估该放大器对外部系统的潜在干扰，或为其设计高效输出滤波器，就必须观测到18GHz甚至更高频段的谐波表现。

行业经验法则显示，是德科技（Keysight）等主流厂商普遍建议：VNA的频率范围应至少达到被测器件（DUT）最高工作频率的3至5倍。这一预留空间，能充分满足观测器件非线性效应与完整频域行为的需求。

当然，也需警惕“频率崇拜”的误区。67GHz的VNA虽性能强悍，但价格亦十分高昂。若仅开展2.4GHz WiFi或Sub-6GHz 5G相关研发，为闲置的毫米波频段支付成本，无疑是资源浪费。“只为真实需求买单”，是VNA选型的铁律。

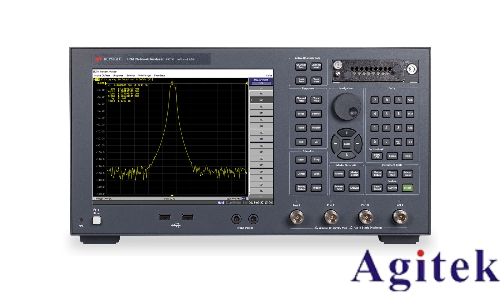

动态范围：决定测量深度的核心指标

动态范围是VNA最关键的性能指标之一，它量化了仪器在单次测量中，同时精准表征强信号与极弱信号的能力跨度。其测量下限由接收机本底噪声决定（即能检测的最弱信号阈值），上限则受限于源功率或接收机最大安全输入功率（即能承受的最强信号阈值，避免失真）。

动态范围不足，会直接导致关键测量信息丢失。以滤波器测试为例，工程师需在同一幅图谱中清晰呈现通带内-1dB的较高插入损耗，以及阻带深处-80dBc的极低抑制信号。若VNA动态范围不足，阻带信号会完全“淹没”在仪器自身的噪声基底中，既无法观测也无法量化，滤波器的真实抑制性能便无从判断。

再如高增益放大器输入回波损耗（S11）的测量：为防止放大后的强信号损坏VNA接收机，必须降低输入激励功率，这会导致反射信号变得异常微弱。此时，具备高动态范围（即极低接收机噪声）的VNA，成为保障小信号测量精度的唯一核心条件。对比不同型号时，务必关注标称动态范围的测试条件（如中频带宽IFBW），这直接关系到实际使用表现。

输出功率与端口数：适配测试需求的基础

VNA输出功率决定了激励信号能力，一方面可提升高损耗器件（如长电缆）的测量信噪比，确保信号有效传输；另一方面是有源器件非线性测试的前提，若功率不足无法驱动放大器进入压缩状态，便需额外搭配外部功放。现代中高端机型多支持精细功率调节，部分可扩展高功率信号源满足特殊需求。

端口数需匹配器件拓扑：两端口适用于滤波器、电缆等常规器件；四端口是中高端机型标配，可完整表征巴伦、双工器等差分或多端口器件；多端口扩展则面向射频前端模块等复杂系统，但会增加校准难度。选型时需兼顾当前需求与短期扩展性，避免重复投资。

迹线噪声与扫描时间：平衡精度与效率的关键

迹线噪声表现为测量曲线的随机波动，源于本振相位噪声与接收机噪声，直接影响数据稳定性。开启扫描平均可抑制噪声，但会牺牲速度，形成“噪声-速度”权衡。如今依托技术进步，多数常规测量无需平均即可获得平滑曲线。

扫描时间对效率至关重要：研发调试需毫秒级速扫支撑快速迭代；生产测试中扫描速度直接决定吞吐量；复杂多端口测试中，时间累积效应更显著。其受频率跨度、点数、IFBW等影响，宽IFBW可提速但可能抬高噪声，需按需平衡。

选型优先级建议

首先按DUT工作频率（预留3-5倍谐波空间）和端口数确定硬件边界；其次重点对比动态范围这一核心指标；再核查输出功率是否满足非线性测试需求，评估扫描时间适配效率要求；最后验证迹线噪声是否符合精度标准。遵循此逻辑，可精准选出适配需求的VNA，避免性能冗余或能力不足。
