罗德与施瓦茨示波器抓不到偶发信号？系统性解决方案详解

在电子测试与测量过程中，偶发信号（如毛刺、矮脉冲、间歇性干扰等）的捕获一直是工程师面临的难点。即便使用性能优异的罗德与施瓦茨（R&S）示波器，若设置不当，仍可能出现“抓不到”偶发信号的情况。这并非仪器故障，而是信号特性与示波器工作模式不匹配所致。以下从多个维度出发，系统性地提出解决方案，帮助用户高效捕获偶发信号。

一、提升波形捕获率，压缩死区时间

示波器在每次触发采集后存在“死区时间”，即数据处理与重新准备触发的间隔。在此期间，若偶发信号出现，将无法被记录。波形捕获率越高，死区时间越短，捕获偶发事件的概率越大。R&S示波器通常具备高波形捕获率模式，应优先启用。同时，注意存储深度对捕获率的影响：存储深度越大，单次采集数据越多，但波形刷新率可能下降。因此，应根据信号频率和异常特征，合理平衡存储深度与采样率，避免过度设置导致刷新率下降。

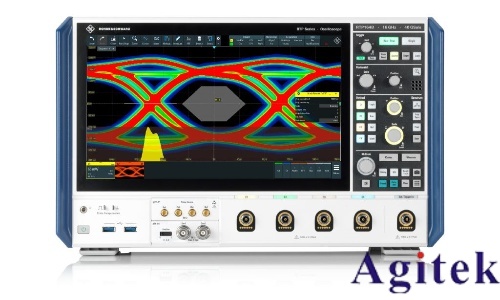

二、启用余辉（Persistence）与快速捕获（FastAcq）功能

R&S示波器配备先进的显示与捕获技术。余辉模式可将多次采集的波形叠加显示，正常信号因重复出现而明亮清晰，偶发异常则以暗淡轨迹呈现，形成视觉对比。建议将余辉时间设为“无限”或较长区间，便于观察低频次异常。此外，FastAcq模式通过高速采集与色彩编码，用“热色”（如红色）表示高频信号，“冷色”（如蓝色）表示低频或异常信号，使矮脉冲、毛刺等一目了然。结合水平与垂直缩放，可进一步定位异常细节。

三、优化触发设置，精准锁定异常

对于不规则信号，普通边沿触发难以稳定捕获。应根据信号特征选择高级触发模式。例如，若怀疑存在矮脉冲，可使用“欠幅脉冲触发”（Runt Trigger），设定电压阈值，当信号未达到正常幅度时即触发；若为宽度过窄的脉冲，可启用“脉宽触发”（Pulse Width Trigger）。同时，确保触发电平设置合理，避免过高或过低导致漏触发。触发源也应正确选择，确保来自目标通道。

四、善用数学运算与滤波功能

偶发信号常被噪声掩盖。可启用示波器内置的低通滤波器，滤除高频干扰，突出主信号特征。也可使用数学功能进行“差值运算”，将实测波形与理想波形相减，放大异常部分的差异，便于识别。

五、规范探头使用与信号路径检查

探头补偿不当或接触不良会导致信号失真。务必进行探头校准，确保补偿电容匹配。使用短接地引线，减少环路干扰。若信号微弱，考虑使用高阻抗或有源探头，提升信噪比。

六、验证仪器状态，排除硬件问题

若上述设置仍无效，应执行仪器自检与信号路径补偿（SPC）。通过测量示波器自带校准方波，确认通道与探头工作正常。若方波异常，可能为硬件故障，需送修处理。

综上所述，捕获偶发信号不仅是仪器性能的体现，更是设置策略的综合运用。合理利用R&S示波器的高捕获率、余辉、FastAcq与高级触发功能，结合科学的调试流程，即可显著提升异常信号的发现能力，为电路诊断提供有力支持。
