巧用罗德与施瓦茨RTE1000与低成本探头实现电源环路响应测试

在电源设计与验证过程中，电源环路稳定性是确保系统可靠运行的关键。通过Bode图分析环路增益与相位裕度，可有效评估反馈控制系统的稳定性。虽然专业环路分析仪价格昂贵，但借助罗德与施瓦茨RTE1000示波器配合低成本探头，也能实现基本的电源环路响应测试，为工程师提供经济高效的替代方案。

RTE1000系列示波器具备高采样率、低噪声前端和强大的数学运算功能，虽非专为环路分析设计，但其频率响应分析（FRA）功能或通过FFT进行频域分析的能力，使其具备执行Bode图测试的基础。实现的关键在于注入小信号扰动并精确测量输入与输出的幅频与相频关系。

测试步骤如下：首先，在电源反馈环路中选择合适注入点，通常在误差放大器输出与PWM控制器之间，使用隔离变压器或电阻网络注入小幅正弦信号，避免干扰正常工作点。信号源可由函数发生器提供，频率范围覆盖环路关注频段（通常100Hz至100kHz）。注入幅度需足够小（如几十毫伏），以保证系统工作在线性区域。

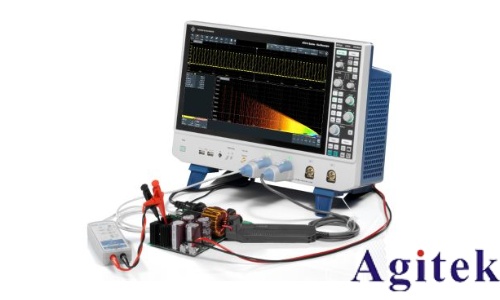

接着，使用RTE1000的两个通道分别采集注入信号（通道1）和响应信号（通道2）。为降低成本，可选用普通无源探头（如10:1），但需注意带宽匹配与接地方式，尽量缩短接地线以减少高频失真。建议对探头进行补偿校准，并在测试前执行示波器自校正。

在RTE1000上，利用其FFT功能或借助外部软件进行频域分析。逐频点测量时，固定注入信号幅度，改变频率，记录各频点下输出与输入的幅值比（dB）和相位差。通过数学运算功能，可实时计算增益（20log(Vout/Vin)）与相位差，手动绘制Bode图。若配合自动化脚本（如通过SCPI指令远程控制），可提升测试效率与精度。

需注意，低成本探头可能引入相位延迟与带宽限制，影响高频测量准确性。建议在测试前对探头系统进行频率响应标定，必要时在结果中进行补偿。此外，共模噪声与接地回路干扰也需重视，使用差分测量或共模抑制技巧可提升信噪比。

虽然该方法无法媲美专业环路分析仪的精度与便捷性，但对于初步设计验证、教学实验或资源有限的场景，已足以提供有价值的稳定性判据。通过合理设置与数据处理，RTE1000配合经济型探头完全能胜任基础Bode图测试任务，体现“巧用工具、降本增效”的工程智慧。
