4225-PMU 10 ns 超短脉冲输出能力与波形验证

4225-PMU有3种模式：分段Arb，全Arb和标准脉冲模式。在标准脉冲模式下，PMU可以在5V范围内实现10ns的脉冲宽度。

标准脉冲模式产生两个电压等级的脉冲，但不进行测量。脉冲定时由触发和脉冲开始之间的延迟、上升时间、下降时间、脉冲宽度和脉冲周期构成。

定义的脉冲宽度采用半峰全宽 (full width half maximum, FWHM) 标准。脉冲宽度的计算公式如下：

脉冲顶时间由PMU根据用户指定的脉冲宽度、上升和下降时间计算。然后脉冲周期是延迟、脉冲宽度、1/2的上升和下降时间和任何闲置时间的总和，如下面的等式所示：

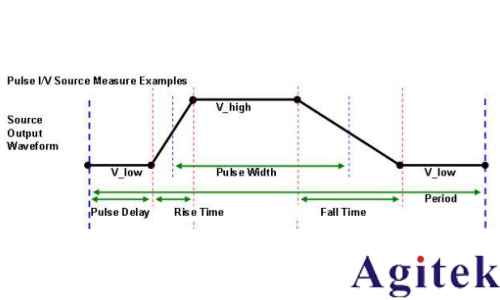

脉冲模式的定时参数如下图所示：

图1. 脉冲计时

由于标准脉冲模式不需要测量，PMU可以实现其最小10ns脉冲宽度。PMU_examples_ulib用户库中的PMU_10ns_Pulse_Example模块使用精确的参数进行设置，以演示这种脉冲功能。将示波器连接到PMU的输出，可以获取脉冲波形。

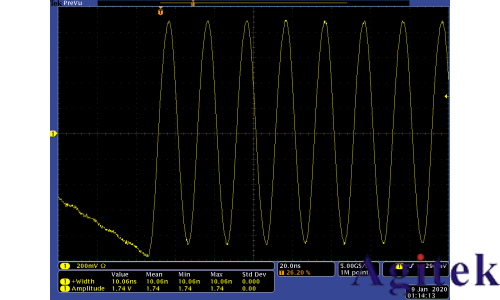

图2: 使用示波器捕获的脉宽为10ns的脉冲

硬件要求 :

4225-PMU带或不带4225-RPM

水平分辨率为20ns的示波器

白色SMA电缆 (无RPM) 或三轴电缆 (有RPM)

SMA母转BNC公转适配器 (无RPM) 或Triax母转BNC公转适配器 (有RPM)

在示波器上查看输出

1. 打开Clarius并设置测试

a) 创建一个新项目

b) 添加一个通用2端被测

c) 添加自定义UTM测试

d) 置UTM为PMU_examples_ulib库，并选择PMU_10ns_Pulse_Example 模块

e) 选择需要配置的4225-PMU

f) 选择所需通道

2. 将示波器连接到4225-PMU上

a) 无RPM：将SMA电缆连接到所需通道输出，然后将另一端通过SMA转BNC适配器连接到示波器。

b) 带RPM：将三轴电缆连接到所需RPM的Force输出端，然后将另一端通过三同轴转BNC适配器连接到示波器。

3. 设置示波器来捕获脉冲

a) 垂直分辨率：200mV

b) 通道终端：50Ω

c) 水平分辨率：20ns

d) 水平延迟：关闭

e) 触发类型：边沿

f) 触发的边沿：上升

g) 触发电平：~300mV

4. 示波器将捕获波形

将示波器设置为单次触发，并在Clarius中运行UTM，示波器将捕获波形。

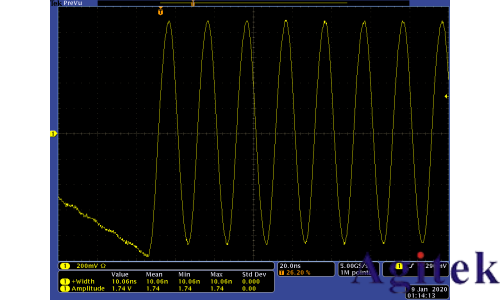

图3: 使用混合域示波器进行波形捕获

5. 使用自动测量或光标验证10ns脉冲宽度

a) 注意：脉冲宽度为FWHM/ 半峰全宽标准，应从最大振幅上升和下降的一半开始测量。

b) 对于这个模块 ( 脉冲从-1V到1V)，脉冲判定取值在0V

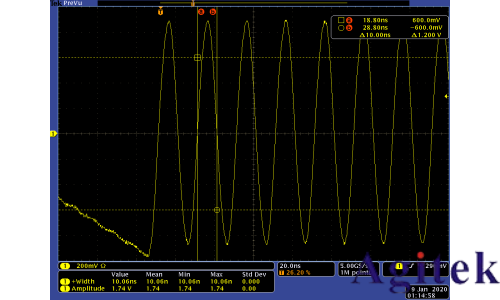

图4. 光标测量脉冲宽度
