是德示波器触发模式及其使用详解

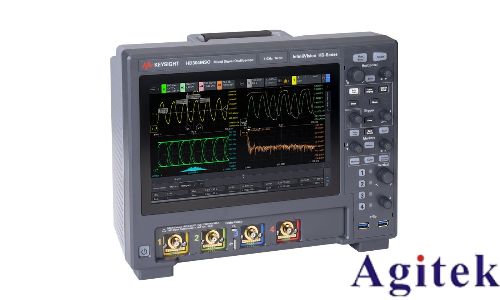

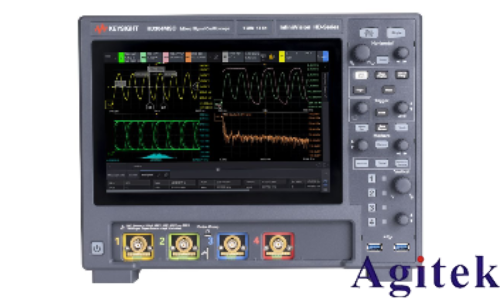

是德（Keysight）示波器作为电子测试领域的核心工具，其触发功能在信号捕获与分析中起着至关重要的作用。触发模式决定了示波器在何种条件下开始采集和显示波形，合理选择和设置触发模式，不仅能稳定显示信号，还能精准捕捉异常事件，提升测试效率与准确性。常见的触发模式主要包括自动触发（Auto）、常规触发（Norm）和单次触发（Single），每种模式均有其独特原理与适用场景。

一、自动触发模式（Auto）

自动触发是示波器的默认模式，适用于快速观察未知或不稳定信号。在此模式下，无论是否满足触发条件，示波器都会强制进行扫描并显示波形。当信号满足触发条件时，波形显示稳定；若未满足，示波器仍会持续刷新，避免屏幕空白。该模式特别适合初学者或在信号状态不明确时使用，如调试新电路或查找直流电平。但需注意，在无信号输入时，屏幕将无波形显示。

二、常规触发模式（Norm）

常规触发要求信号必须满足预设的触发条件（如边沿、电平、源等）才进行采集。只有当信号的上升沿或下降沿穿越设定的触发电平时，示波器才会更新波形。此模式适用于低重复率信号或需要精确同步的场景，能有效防止误触发，确保波形稳定。例如，在分析周期性方波时，将触发电平设在幅值中点，选择上升沿触发，可清晰稳定地显示波形。若触发电平超出信号范围，波形将“冻结”，便于判断信号是否异常。

三、单次触发模式（Single）

单次触发用于捕获一次性或偶发事件，如电源上电瞬间的冲击、瞬态故障或窄脉冲干扰。当触发条件满足时，示波器仅采集一次波形，随后停止扫描，进入“Stop”状态，需手动按下“Run”键才能重启采集。该模式在调试间歇性问题时极为有效，可避免有用信号被后续波形覆盖。操作时需精确设置触发条件，否则易错失目标事件。

使用要点与建议

1. 触发源选择：可选内部通道（如CH1）或外部触发输入，复杂系统中建议使用外部同步信号。

2. 触发电平设置：应设在信号变化明显的区域，避免过高或过低导致无法触发。

3. 触发类型扩展：除边沿触发外，还可使用脉宽、视频、斜率、模式等高级触发，以应对复杂数字信号或通信协议分析。

掌握是德示波器的触发模式，是实现精准测试的基础。用户应根据信号特性灵活切换模式，结合测量、FFT和统计分析功能，全面提升信号分析能力，为电子系统调试与故障诊断提供可靠依据。
