泰克示波器MSO54B测量电压与频率的详细操作指南

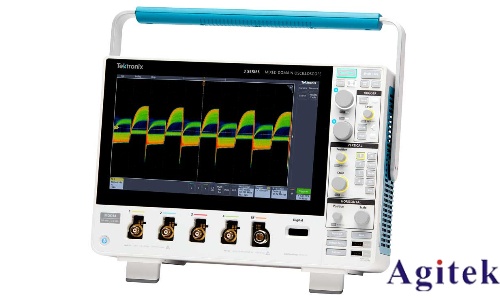

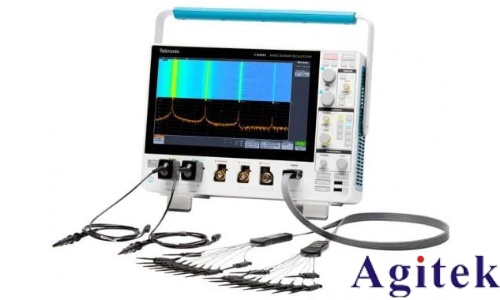

泰克（Tektronix）MSO54B是一款高性能混合信号示波器，广泛应用于电子研发、故障诊断与信号分析领域。其具备高带宽、多通道和强大的测量功能，能够精准测量电压与频率参数。以下是使用MSO54B测量电压与频率的系统化操作步骤。

一、测量电压

1. 连接信号与探头设置 将无源探头连接至待测电路，探头尖端接信号点，接地夹接电路地。确保探头衰减设置（如1X或10X）与示波器通道设置一致，避免测量误差。首次使用前需进行探头补偿校准。

2. 调整垂直参数 按“Vertical”区域的旋钮，设置合适的“伏特/格”（V/div）值，使波形在屏幕上垂直方向充分展开但不溢出。可通过“Position”旋钮上下移动波形，便于观察峰值与谷值。

3. 读取电压值

自动测量：按下“Measure”键，选择测量类型如峰峰值（Vpp）、有效值（RMS）、最大值（Vmax）或平均值（Avg），示波器将自动计算并显示结果。

光标测量：启用“Cursor”功能，手动放置两条水平光标于波形的峰值与谷值处，屏幕将显示两者间的电压差，适用于非周期性或复杂波形的精确测量。

二、测量频率

1. 调整水平参数 旋转“Horizontal”旋钮，设置合适的时间基准（s/div），使屏幕上显示至少一个完整周期的波形。通过“Position”调节波形左右位置，便于选取测量区间。

2. 频率测量方法

自动频率测量：进入“Measure”菜单，选择“Frequency”参数，示波器将基于触发周期自动计算并实时显示频率值，适用于正弦波、方波等周期性信号。

周期计算法：使用光标测量两个相邻波峰或波谷之间的时间间隔T，再通过公式 f = 1/T 计算频率。此方法适合需要手动验证的场景。

FFT频谱分析：对于含噪声或多个频率成分的复杂信号，可启用“FFT”功能，将时域波形转换为频域图谱，主峰对应的频率即为信号基频，适用于谐波分析。

三、关键注意事项

● 触发设置：选择“边沿触发”模式，调节触发电平至信号幅度中间区域，确保波形稳定显示。

● 探头选择：高频信号建议使用高带宽探头，避免信号失真。

● 定期校准：保持示波器与探头的校准状态，确保测量精度。

● 接地规范：确保探头接地良好，防止引入干扰或形成地环路噪声。

综上，泰克MSO54B通过自动测量、光标分析与FFT等多种方式，可高效、准确地完成电压与频率测量。熟练掌握参数设置与测量技巧，将显著提升测试效率与数据分析能力，是电子工程师不可或缺的得力工具。
