罗德与施瓦茨示波器FFT频谱分析功能使用说明

罗德与施瓦茨示波器凭借其强大的数字信号处理能力，集成了快速傅里叶变换（FFT）功能，能够将时域信号高效转换为频域频谱，为工程师进行信号完整性、电磁干扰（EMI）和电源噪声分析提供有力支持。以下是该功能的详细使用说明。

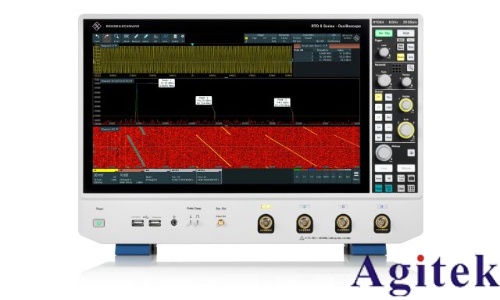

一、功能原理与作用 FFT是离散傅里叶变换的高效算法，能将示波器采集的时域波形（时间-电压）转换为频谱图（频率-幅值）。通过频谱图，用户可直观识别信号中的基波、谐波及干扰频率成分。例如，在电源噪声检测中，时域波形复杂难辨，而FFT可清晰呈现11.3kHz等主要噪声频率及其谐波，便于问题定位。

二、基本操作步骤

1. 信号连接与基础设置：使用探头连接待测信号，选择合适衰减比（如10X），并通过校准信号校准探头。设置合适的时基与垂直刻度，确保波形稳定显示。

2. 开启FFT功能：按下“SHIFT”+“运算”键，进入FFT设置界面。选择输入通道，并启用FFT显示。

3. 参数配置：

采样率与频率范围：根据奈奎斯特定理，最高分析频率为采样率的一半。应确保采样率足够高以覆盖目标频率。

记录长度（FFT点数）：点数越多，频率分辨率越高，但运算时间增加。RTO64大存储深度支持高分辨率分析。

窗函数选择：推荐使用汉宁窗分析周期信号，矩形窗适用于瞬态信号，平顶窗则用于高幅值精度测量，以减少频谱泄漏。

4. 显示与测量设置：调整垂直刻度与频率中心值，优化频谱显示。可开启VT功能单独显示频谱。在测量模式中选择“标记”或“峰值”（PICK）功能，定位最大幅值频率点。

三、高级应用技巧

利用“平均次数”功能降低噪声干扰，提升频谱清晰度。

结合触发延迟与外部触发，捕获特定事件前后的频域特征。

通过数学运算功能对波形进行预处理（如滤波），再进行FFT分析，提高结果准确性。

四、注意事项

定期校准探头，避免引入测量误差。

合理设置采样率与存储深度，平衡分辨率与响应速度。

注意频谱泄漏问题，正确选择窗函数。

避免环境干扰，必要时使用屏蔽措施。

综上，熟练掌握罗德与施瓦茨示波器的FFT功能，结合科学设置与分析方法，可显著提升电子系统调试效率，是现代电子测量中不可或缺的工具。
