艾德克斯IT6400可编程直流电源电池模拟功能在手机电池行业的应用

在这个手机追求极薄极轻的时代，如何在小体积内塞进一块功率很大的电池来保证 续航已成为行业内需克服的重点。因此，对于手机电池的模拟测试也越来越被行业重视。 相比较于去使用一个真实的电池进行测试，通过模拟电池特性去测试电池有着非常多的 好处。首先，仿真电池能够非常有效地减少测试时间，提供重复性的测试结果并且创造 一个安全的测试环境。另外，通过测试电池温度和老化测试，也可以减少准备时间，避 免操作者的失误以及结果的偏差等因素。

针对行业测试的需求，IT6400 系列电源因其独特的电流双极性设计，以及 0-1Ω 可 变的输出阻抗，不仅适用于对各类便携式电池进行充、放电测试，还可以模拟电池的充 放电特性，协助进行其他各项测试。一台仪器实现多种用途，极大地精简了测试设备， 并优化了测试流程。以下重点介绍下我司IT6400 的 Simulator 功能在实际使用环境中的应用。

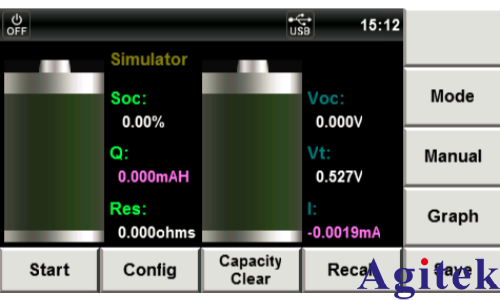

1. 测试原理： 负载的 simulator 功能，具体测试界面如下图 1 所示：

其中，Soc 表示电池容量百分比，Voc 表示电池开路电压，Q 表示电池容量，Vt 表示电 池端电压，Res 表示电池内阻，I 表示电池充/放电电流。

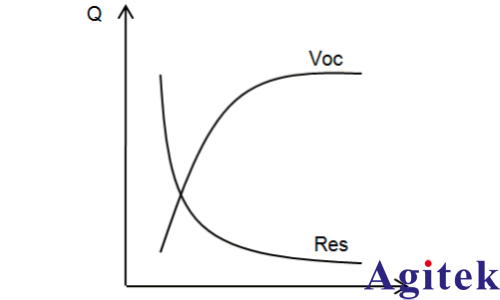

电池充放电过程中，电池容量越大，对应电池开路电压越高，电池内阻越低；反之， 当容量下降，电池开路电压随之下降，内阻随之上升。电池容量、开路电压与电池内阻之 间的关系可有下图 2 表示：

2. 测试实例：

下图 3 是我司 IT6431（±15V, ±10A,150W）的 simulator 功能，主要适用于模拟电 池的电压和容量，用 IT6431 来代替实体的电池，提供一个电压信号，同时也需要可以驱动 手机开机。这样手机检测到了电压用适配器才能给手机充电。

艾德克斯 IT6400 系列直流电源，其优越的电池特性模拟功能尤其适用于便携式电池供 电产品的测试，高达 1nA 的解析度，小于 20us 的超快动态响应时间，和速度切换模式，可 让电压或电流的上升波形高速且无过冲。同时，用户还可通过波形显示功能实现示波器的体 验，让使用更加简易便捷。该产品已被广泛应用于便携式电池供电产品、移动电源、LED 产 品测试等各个领域。
