矢量网络分析仪如何进行脉冲S参数测量

在射频微波领域，对放大器、混频器等有源器件进行精确表征至关重要。传统矢量网络分析仪（VNA）工作在连续波模式下，当器件处于脉冲工作状态时（常见于雷达、航天通信等系统），直接进行S参数测量极易引入误差。本文将深入探讨如何使用配备窄带检测技术的高性能矢量网络分析仪，实现高精度的脉冲S参数测量。

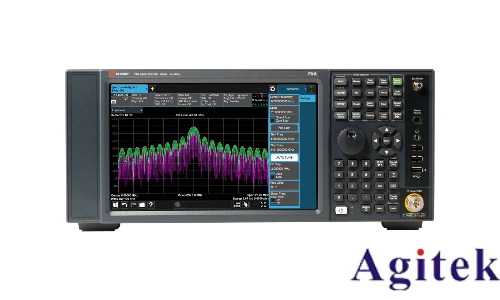

为何脉冲测量如此特殊？

脉冲信号在时域上是周期性的启闭信号，其频域特性与连续波有本质区别。一个脉冲信号的频谱并非单一谱线，而是以脉冲重复频率（PRF）为间隔的无数条谱线构成，其包络为Sinc函数形状。这意味着，若直接使用VNA的传统模式测量，接收机将同时接收到大量的频谱分量，导致测量结果严重失真。

核心矛盾点即VNA本质是一个窄带测量系统，而脉冲信号是宽带信号。直接测量会因接收机同时捕获多个频谱分量而无法准确反映器件的真实特性。现代矢量网络分析仪解决上述矛盾的核心技术采用了窄带检测配合数字滤波器零陷技术。

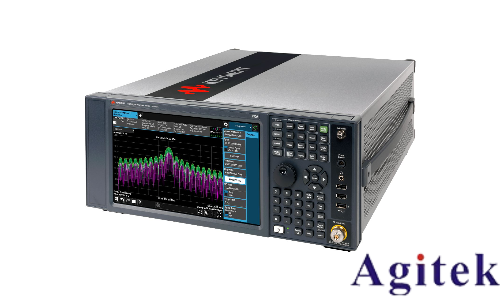

搭建脉冲S参数测量系统

进行脉冲测量需要在标准VNA系统上增加外部组件，一个典型的配置如下：

1、脉冲调制器：打开VNA跳线面板，置于VNA信号源输出端，用于对VNA产生的连续波信号进行脉冲调制。其性能（如开关速度、隔离度）直接影响可产生的最小脉宽。

2、脉冲发生器：为脉冲调制器提供精确的定时控制信号（TTL脉冲）。必须确保脉冲发生器与VNA共享10 MHz参考时钟，这是实现时基同步和滤波器零陷对齐的基础。

3、放大器与隔离器：在调制器后常需加放大器以补偿调制器损耗并提供足够的脉冲功率。在调制器前添加隔离器可改善源匹配，防止反射信号干扰VNA源。

4、耦合器：用于提取一部分调制后的源信号，将其馈入VNA的参考接收机（R通道）。这在比值测量（如S参数）中至关重要，可以抵消外部组件引入的幅度和相位漂移。

软件设置与测量步骤

1、选择频偏模式：将VNA设置为频偏模式，并将频率偏移量设置为0。此操作使源和接收机工作于相同频率，同时允许接收机路径独立于源路径被脉冲调制。

2、设置中频带宽：根据脉冲信号的PRF，参照“中频滤波器表”选择一个合适的IF BW，确保滤波器零陷能与PRF对齐。通常，更窄的IF BW能提供更好的边带抑制和动态范围，但会延长扫描时间。

3、配置脉冲参数：在脉冲发生器上设置所需的脉冲宽度（PW）和脉冲重复频率（PRF）。

4、执行校准：必须在脉冲条件下进行系统校准！ 使用脉冲校准件或在当前配置下执行完整的校准流程（如SOLT），以消除所有外部组件和电缆带来的误差。

5、进行测量：校准完成后，即可开始对被测器件进行精确的脉冲S参数测量。

动态范围与占空比的权衡

脉冲测量无法避免的动态范围损失。其动态范围理论上受限于脉冲占空比，约为20log(占空比)。例如，一个10%占空比的脉冲，其动态范围会比连续波测量下降20dB。因此，对于极低占空比的脉冲测量，需要评估VNA本身的动态范围是否足够。

脉冲S参数典型应用场景

雷达T/R组件测试：测量雷达发射/接收模块在真实脉冲工作下的增益、相位和驻波。

放大器测试：表征功率放大器在脉冲条件下的S参数和压缩特性。

脉冲功率器件表征：评估器件在脉冲激励下的线性度与记忆效应。

通过理解脉冲频谱特性，并利用VNA的窄带接收机和数字滤波器零陷特性，工程师可以突破传统连续波测量的限制，在脉冲条件下获得实验室级别的精确S参数数据。成功的关键在于精确的硬件同步、正确的滤波器零陷配置以及在脉冲条件下的系统校准。
