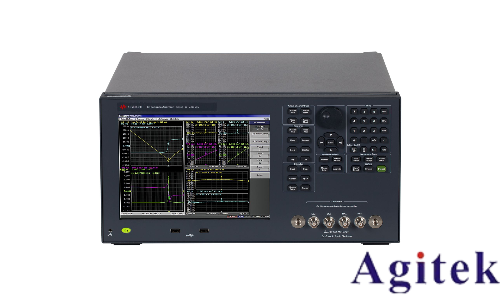

Keysight E4991B 与 E4990A 阻抗分析仪：深入技术对比与选型指南

在电子元器件、半导体器件及材料的研发、生产和质检过程中，精确的阻抗测量至关重要。Keysight（是德科技）作为电子测量领域的领导者，其 E4991B 和 E4990A 阻抗分析仪是两款备受推崇的高性能仪器。尽管它们都提供了卓越的测量能力，但各自的设计理念和性能侧重点却大不相同。

本文将深入剖析这两款仪器的技术规格，帮助您做出**的选型决策。

一、 核心性能概览

首先，我们可以通过下表快速了解两款仪器的核心差异：

二、 详细技术对比

1. 频率范围：高频 vs. 宽频

这是两款仪器最显著的区别。

E4991B (高频专家)： 拥有 1 MHz 至 3 GHz 的宽频带。这使得它成为评测高频电子元器件（如射频电感、射频滤波器）以及分析半导体器件在高频下的特性的理想工具。它能够覆盖从甚高频（VHF）到超高频（UHF）甚至微波频段的测量需求。

E4990A (宽频全能)： 覆盖了从超低频 20 Hz 至 120 MHz 的范围。它填补了低频和音频领域的测量空白，非常适合评测电力线扼流圈、音频变压器、普通电解电容等在低频下工作的元器件。

2. 测量精度与阻抗范围

E4990A (精度之王)： 在精度方面表现更为出色，其基本阻抗测量精度可达 ±0.08% (典型值 ±0.045%)。同时，它拥有极宽的阻抗测量范围（25 mΩ 至 40 MΩ），能够以高精度测量极低阻抗（如大功率电感）和极高阻抗（如高阻陶瓷材料）。

E4991B (高频精度)： 基本精度为 ±0.65%。虽然在绝对数值上不如 E4990A，但在 1 MHz 以上的高频段，这个精度已经非常优秀，足以满足绝大多数射频和微波元器件的评测需求。

3. 功能特性与选件支持

两款仪器都配备了 10.4 英寸彩色 LCD 触摸屏，支持同时显示 4 个通道和 4 条迹线，操作直观便捷。它们都具备强大的数据分析功能，如等效电路分析（支持 7 种多参数模型）和极限线测试。

E4991B 的独特优势：

材料测量选件 (002)： 可直接得到介电常数 (|εr|, εr', εr'') 和导磁率 (|μr|, μr', μr'') 的读数。

温度特征测量 (007)： 能够分析材料和元器件随温度变化的特性。

晶圆上测量 (010)： 配合探头台连接套件，可在高达 3 GHz 的频率下进行晶圆级阻抗测量。

直流偏置： 需要选件 001 才能启用内置 0 V 至 ±40 V / 0 A 至 ±100 mA 的直流偏置源。

E4990A 的独特优势：

内置直流偏置： 标配即包含 0 V 至 ±40 V / 0 A 至 ±100 mA 的直流偏置源，方便测试偏置电压对元器件（如陶瓷电容）的影响。

增强测量速度选件 (001)： 可显著提升低频型号的测量速度，使其接近旗舰型号的速度，适合生产线上的高吞吐量测试。

材料测量： 同样支持与 N1500A 系列材料测量套件结合，完成从夹具设置到报告生成的完整流程。

三、 应用场景分析

选择 Keysight E4991B，如果您的工作涉及：

射频 (RF) 和微波元器件： 如射频电感、天线匹配网络、射频滤波器等。

半导体高频特性： 如晶体管、二极管在高频下的阻抗行为。

材料高频特性研究： 需要分析材料在 GHz 频段下的介电常数和导磁率。

晶圆级测试： 需要直接在晶圆上对微型元器件进行阻抗测量。

选择 Keysight E4990A，如果您的工作涉及：

常规无源元器件： 如电解电容、普通电感、变压器、电阻器的高精度评测。

低频应用： 如电力电子、音频设备中的元器件测试。

高 Q 值元器件： 需要极高精度来测量 Q 值的电感或电容。

电化学应用： 如电池、超级电容器的阻抗谱分析 (EIS)。

成本敏感的高精度测试： 在不需要 GHz 频率的情况下，E4990A 提供了极高的性价比和测量精度。

四、 结论

Keysight E4991B 和 E4990A 都是功能强大的阻抗分析仪，但它们服务于不同的频段和应用需求。

E4991B 是 高频测量 的佼佼者，适合需要探索 GHz 频段、研究材料电磁特性和进行半导体高频表征的工程师。

E4990A 则是 宽频与高精度测量 的典范，它在从毫赫兹到百兆赫兹的范围内提供了无与伦比的精度和灵活性，是元器件研发、生产和质检部门的得力助手。

通过明确您的最高测试频率和对精度的具体要求，您就能轻松地在两者之间做出**选择。
