矢量网络分析仪测量实用指南

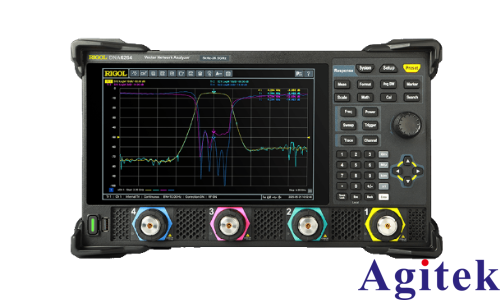

矢量网络分析仪（VNA）是射频与微波领域中不可或缺的核心测试设备，广泛应用于天线、放大器、滤波器等器件的性能评估。其核心优势在于不仅能测量S参数的幅度，还能精确捕捉相位信息，从而提供全面的网络响应分析。现代VNA虽功能强大，但要获得高精度测量结果，仍需遵循科学的操作流程与经验性技巧。

首先，在开始测量前，建议将仪器恢复至预设状态，以清除前序配置残留，确保设置的纯净性。若仪器刚开机，应预热约30分钟，待内部电路稳定后再进行操作。频率范围的设置应聚焦实际需求，避免不必要的宽频扫描。合理使用分段扫描或对数频率点，可提升关键频段的数据密度。同时，应避免依赖频率插值，所有测量点都应经过明确校准，以保障数据真实性。

分辨率带宽（RBW）是影响测量质量的关键参数。较小的RBW可有效滤除噪声，提升动态范围与灵敏度，但会延长测量时间。因此，需在精度与效率之间权衡。对于高抑制度滤波器等低信号电平测试，应采用较小RBW；而一般建模测量中，30 Hz左右的RBW通常已足够。相较之下，降低RBW比启用平均功能更高效，因后者会显著增加扫描时间。

平均与平滑是两种常见的噪声抑制手段，但应用需谨慎。扫描平均通过多次重复测量取均值，可真实降低噪声，提升动态范围，但耗时成倍增加。而平滑仅对相邻点进行移动平均，虽能改善曲线视觉效果，却可能掩盖真实的响应峰值，导致误判。因此，平滑应慎用，尤其在存在窄带特征的测量中。

功率设置同样关键。一方面要防止过高的输入功率损坏VNA内部元件，另一方面需避免接收器饱和，确保线性工作。一般建议接收功率低于-20 dBm。测量高增益器件时，可借助内置衰减器调节信号电平，并确保校准与测量在相同功率条件下进行，以消除系统误差。

校准是保证精度的核心步骤。SOLT和TRL是工业中常用的校准方法，可有效消除电缆、连接器等带来的系统误差。电子校准（e-cal）套件能大幅提升效率与重复性。此外，操作中应使用扭矩扳手规范连接，避免因过度拧紧损坏接头。射频电缆应轻拿轻放，尤其半刚性电缆需一次成型，避免反复弯折。

总之，精准的VNA测量不仅依赖先进设备，更在于对每个环节的精细把控。从预热、频率设置到校准与连接，每一步都影响最终结果的可靠性。
