阻抗分析仪E4980A阻抗测量的方法

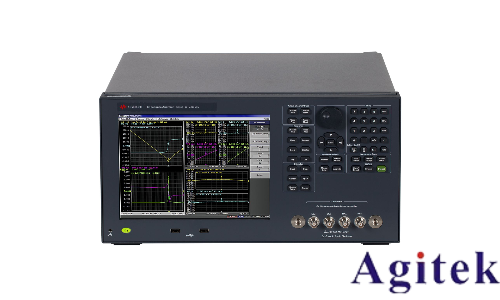

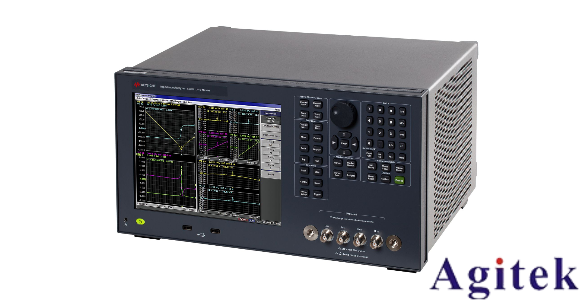

是德E4980A阻抗分析仪是一款高精度、高稳定性的测试设备，广泛应用于电子元件检测、材料科学研究及电路设计等领域。其频率范围覆盖20Hz至2MHz，具备优异的分辨率与准确度，能够精确测量电阻、电容、电感及复阻抗等参数。为充分发挥其性能，需遵循科学规范的测量方法。

一、测量前准备工作

首先，确保E4980A阻抗分析仪处于良好工作状态，连接电源并预热数分钟以保证内部电路稳定。检查仪器校准状态，若距离上次校准时间较长或环境发生显著变化，应重新进行校准。其次，根据被测元件类型选择合适的测试夹具与连接方式，如开尔文夹、四端子探头等，确保连接牢固，减少接触电阻和引线阻抗对结果的影响。

二、设置测量参数

开机后进入设置界面，选择测量模式，如阻抗（Z）、相位角（θ）、电容（C）或电感（L）等。根据测试需求设定频率范围：可选择固定频率测量（如常用1kHz）以评估特定工况下的阻抗特性，也可设置频率扫描，用于分析元件在宽频带内的响应行为。同时，合理设置测试信号电平（通常为0.1Vrms），避免对敏感元件造成影响。

三、执行测量与数据记录

将被测元件稳定接入测试夹具，确认连接无误后，按下“测量”按钮，仪器将自动采集并显示阻抗模值、相位角、等效串联电阻（ESR）等参数。测量完成后，可通过仪器内置功能保存数据，或通过USB、LAN等接口导出至计算机，便于后续分析处理。

四、校准与误差控制

为保障测量准确性，必须在测量前执行开路（Open）、短路（Short）和负载（Load）校准，消除测试夹具和线缆引入的寄生参数。在高频或微阻抗测量中，建议使用补偿技术进一步提升精度。同时，避免电磁干扰源靠近测试区域，使用屏蔽线缆或金属屏蔽箱可有效抑制噪声。

五、注意事项

测量环境应保持温度稳定，避免温漂影响结果；操作时佩戴防静电手环，防止静电损伤仪器或样品。严禁在通电状态下频繁插拔元件，确保测试安全。

综上所述，E4980A阻抗分析仪凭借其强大的功能和灵活的配置，为阻抗测量提供了可靠解决方案。通过规范操作流程、精细参数设置与严格质量控制，可获得高精度、可重复的测量数据，为科研实验与工业测试提供有力支持。
