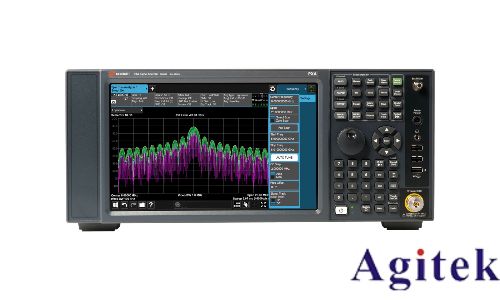

频谱分析仪N9020在充电桩信号频谱测量中的应用

随着新能源汽车的快速发展，充电桩作为核心基础设施，其电磁兼容性（EMC）与信号稳定性日益受到关注。为确保充电桩在复杂电磁环境中可靠运行，避免对周边通信设备造成干扰，需对其工作时产生的射频信号进行精准的频谱测量。是德科技（Keysight）N9020系列信号分析仪（如N9020A/B）凭借其宽频带、高精度与多功能性，成为充电桩信号频谱分析的理想工具。

N9020系列频率范围覆盖10 Hz至26.5 GHz（部分型号可达50 GHz），完全满足充电桩开关电源、控制信号及通信模块（如CAN、4G/5G、蓝牙）的频谱监测需求。其高达±0.23 dB的幅度精度和低至-166 dBm的显示平均噪声电平（DANL），可精准捕捉微弱干扰信号，识别潜在的电磁干扰源。在充电桩启动、充电、待机等不同工况下，N9020可实时捕捉其频谱变化，通过标记（Marker）功能定位干扰峰值频率，结合差量标记分析频率间隔，快速判断干扰成因。

在测量功能上，N9020支持通道功率、邻道功率（ACP）、占用带宽（OBW）及杂散发射（SEM）等一键式测量，符合EMI预一致性测试标准。例如，在检测充电桩是否符合CISPR 25汽车电子辐射限值时，可调用内置EMI测量应用，自动比对限值线，生成测试报告，大幅提升测试效率。其160 MHz最大分析带宽，足以覆盖宽频带开关噪声，避免信号失真。

此外，N9020配备89600 VSA矢量信号分析软件，可对充电桩中的数字通信信号进行解调分析，评估调制质量（如EVM），验证通信可靠性。通过USB或LAN接口，可实现远程自动化测试，集成至充电桩生产或质检系统，提升测试吞吐量。

综上，N9020不仅具备卓越的硬件性能，更以丰富的应用软件和人性化操作界面，为充电桩的信号完整性与电磁兼容性测试提供了高效、精准的解决方案。在新能源产业快速发展的背景下，其应用有助于提升充电桩产品质量，保障电磁环境安全，是研发与认证环节不可或缺的测试利器。
