阻抗分析仪测量小阻抗的技巧

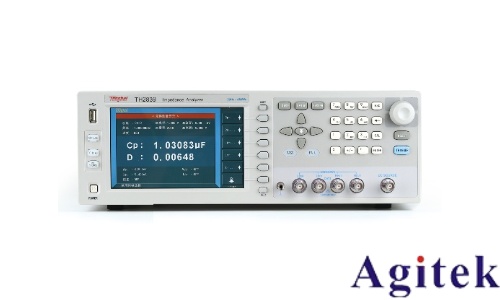

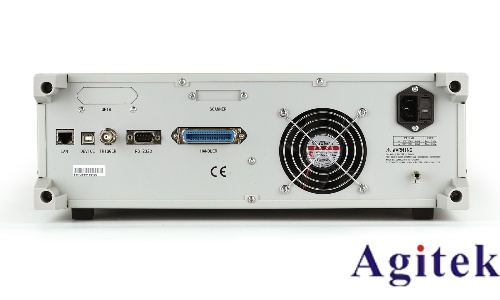

在现代电子工程中，对小阻抗（如毫欧级甚至微欧级）的精确测量是确保电源完整性、功率传输效率及高频电路性能的关键。使用阻抗分析仪测量小阻抗时，微小的误差源都可能显著影响结果，因此必须采取系统化的优化策略。以下是提升小阻抗测量精度的几项核心技巧。

一、选用四线开尔文夹具，消除引线电阻影响 测量小阻抗时，引线电阻和接触电阻不可忽略。四线开尔文测试法通过分离激励电流与电压检测回路，使电压测量端不流过电流，从而避免引线压降带来的误差。建议优先使用标配或选配的四线夹具（如TH26047），并确保夹具与被测件（DUT）接触牢固、清洁无氧化。

二、严格执行校准程序，确保系统精度 校准是消除系统误差的基础。推荐使用“开路-短路-负载”三点校准法，并在校准前清洁测试端口与夹具。对于高精度测量，还应进行“夹具补偿”（Fixture Compensation），特别是当使用延长线或适配器时。如使用1米延长线，需配合标准电阻完成相位与增益补偿，确保高频段测量稳定性。

三、优化测试参数设置，提升信噪比 小阻抗测量对信噪比要求极高。应适当提高测试信号电压（如1V），以增强响应信号，降低噪声干扰。同时，设置合理的平均次数（如10–20次），可有效平滑数据波动。扫描点数宜设为较高值（如201点以上），以获得细腻的频率响应曲线。中频带宽可设为100Hz或更低，以提升分辨率，但需权衡测量速度。

四、控制环境与连接，减少外部干扰 测量应在恒温（25±2℃）、恒湿（40%–60%RH）环境中进行，避免温度漂移与静电影响。所有设备需可靠接地，建议将测试系统置于屏蔽环境（如法拉第笼）中。连接线缆应尽可能短，避免使用劣质转接头或鳄鱼夹，防止引入寄生电感或接触电阻。

五、验证测量结果，评估短路残余阻抗 校准后，可先测量短路状态下的残余阻抗。理想情况下，短路电阻应为几毫欧以下。若达数十毫欧或更高，则需重新检查夹具连接、清洁状况或重新校准。

综上所述，精确测量小阻抗不仅依赖高精度仪器，更需系统化的操作策略。通过合理夹具选择、严谨校准、参数优化与环境控制，可显著提升测量可靠性，为电路设计与质量控制提供坚实数据支撑。
