基于IM3570阻抗分析仪的智能门锁RFID标签检测系统构建

在现代汽车制造与智能安防领域，智能门锁系统的可靠性直接关系到用户体验与产品安全。其中，RFID标签作为实现无钥匙进入（PEPS）的核心部件，其性能稳定性至关重要。为确保产品质量，构建一套高效、精准的RFID标签检测系统成为生产环节中的关键。本文介绍了一种基于阻抗分析仪IM3570的智能门锁RFID标签检查方案，能够有效实现对RFID天线性能的全面评估。

RFID标签的工作原理依赖于电磁感应，其性能高度依赖于谐振频率的准确性与阻抗匹配状态。在实际应用中，若RFID标签的谐振频率偏移或天线阻抗异常，将导致识别距离缩短、通信失败甚至系统误判。因此，在生产线上对每一个RFID标签进行共振频率与传输波形的检测，是保障系统稳定运行的前提。

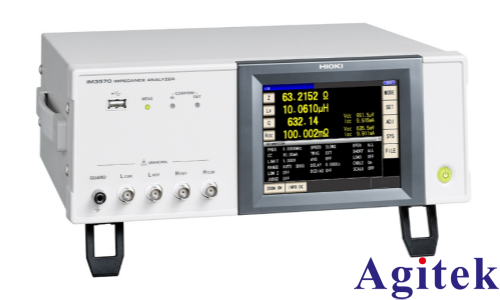

IM3570阻抗分析仪凭借其宽频测量能力（4Hz～5MHz）和高精度阻抗分析功能，成为RFID标签检测的理想工具。在检测过程中，利用其“分析模式”对RFID天线进行扫频测量，可精确捕捉其共振频率点。通过设定扫描范围覆盖标签标称频率（如125kHz低频唤醒信号或13.56MHz高频通信频段），仪器可自动识别阻抗最小值对应的频率，即为实际谐振频率。系统可预设合格范围，对偏离标准的标签进行自动标记或剔除，实现高效的质量控制。

除了频率特性，RFID标签的信号传输能力同样关键。为此，可结合波形比较器MR8731，对标签在激励信号下的响应波形进行采集与分析。MR8731能够将实测波形与标准合格品的“金样”波形进行对比，判断其是否落在预设的容差区域内。这种基于波形电平的合格判断方法，能够有效识别出虽频率正常但信号幅度不足、波形畸变等潜在缺陷，进一步提升检测的全面性与可靠性。

该检测系统搭建简便，易于集成至自动化生产线。IM3570支持多种通信接口（如USB、LAN、GP-IB），便于与上位机或PLC系统联动，实现测试数据的自动记录与统计分析。同时，其高速测量能力（最快0.5ms/点）满足了大批量生产对节拍的要求。

综上所述，采用IM3570阻抗分析仪构建的RFID标签检测系统，不仅技术成熟、操作便捷，而且检测指标全面、结果可靠，为智能门锁产品的质量提供了有力保障。
