E4990A阻抗分析仪测量绝缘材料介电常数的测试步骤

使用E4990A阻抗分析仪测量绝缘材料的介电常数，是一项高精度、系统化的电学性能测试过程。该方法基于交流阻抗分析原理，通过测量样品的电容值与损耗因子，结合几何尺寸计算出介电常数。以下是完整的测试步骤，确保数据准确、可重复。

仪器准备与连接

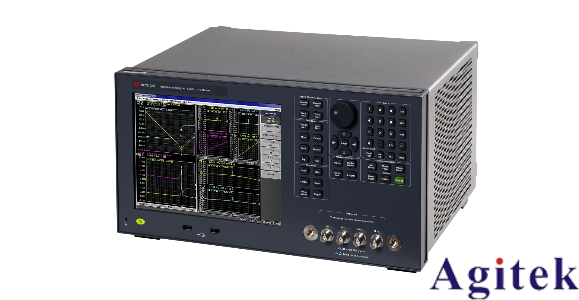

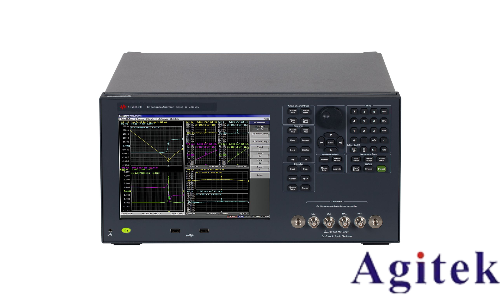

启动E4990A阻抗分析仪，连接测试夹具（如16047E等专用夹具），并确保测试端口清洁、无氧化。将仪器预热10-15分钟，以稳定内部电路。通过USB或LAN连接PC端控制软件（如支持），便于数据记录与分析。

夹具安装与样品制备

将绝缘材料样品裁剪为规则圆形或方形，表面平整、无气泡、裂纹。使用游标卡尺精确测量样品厚度与直径，计算有效电极面积。将样品夹持于测试夹具中，注意电极与样品充分接触，避免夹持偏移或压力不均。红黑电极无需严格对应，但需确保接触良好。

校准流程

校准是保证测试精度的关键环节，必须依次完成：

1. 开路校准（Open）：移除样品，夹具保持开路状态，选择“Open”校准项，点击执行；

2. 短路校准（Short）：闭合夹具电极，形成短路，选择“Short”校准项，确认执行；

3. 负载校准（Load）：连接50Ω或100Ω标准负载（根据夹具规格），将设置中阻抗值改为标准值（如100Ω），执行负载校准。 校准完成后，仪器将自动保存补偿参数，消除系统误差与杂散阻抗影响。

四、测试参数设置

设置测试频率范围（如1kHz–1MHz），选择合适扫描点数（如201点），扫描方式为对数或线性。根据样品特性选择测量模式为“CP-D”（并联电容-损耗角正切），量程设为“自动”或“10MHz”以获取清晰频响曲线。点击“设置”确认参数。

开始测量

将样品重新装入夹具，夹紧固定。点击“开始”进行扫描，仪器自动采集各频率点的电容值（Cp）、损耗因子（D）及阻抗信息。测量完成后，通过“频谱读取”获取完整数据曲线。

数据存储与计算

选择“存储频谱”，将数据保存为.TST或.CSV格式，归入指定文件夹。利用公式计算介电常数：

 其中，CCC为测得电容值，ddd为样品厚度，AAA为电极面积，ε0=8.854×10−12 F/m\, ε0=8.854×10−12F/m。损耗角正切（D）可进一步计算介电损耗。

七、注意事项

● 每次更换样品或环境变化后需重新校准；

● 若测得电容为nF或μF级，可能因电极短路或样品受潮，需排查；

● 保持测试环境干燥、无电磁干扰。

通过以上标准化流程，可实现对绝缘材料介电性能的精准评估，为材料研发与质量控制提供可靠依据。
