R&S®NPA701 符合标准的待机功耗测量

现在使用的电子设备通常会产生非正弦、不规则电流，其中谐波电流会被馈入通用供电系统中。设备如要符合传导发射标准，必须监测这种电流。R&S®NPA701 一致性测试仪能够不间断地高效监测电流。

您的任务

先进的电源电路具有不同的操作模式，能够适应实际负载情况，进而实现高效率。这会导致电流消耗波动剧烈、变化不定，这一点必须予以考虑并进行正确计算。

相关标准（IEC 62301 和 EN 50564）定义了测量实施与计算方法以及精度要求。但是，如要手动执行测量和计算，这些方法则过于复杂与耗时。

罗德与施瓦茨解决方案

R&S®NPA701 一致性测试仪能够不间断地实时采集和处理信号，可加快测量。准确测量有助于保证符合相应标准，即使是关键设计也同样如此。

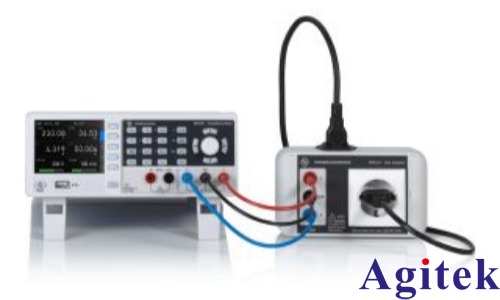

R&S®NPA-Zx 电源适配器选件能够简单安全地将被测设备插入 R&S®NPA701。随适配器一起提供的电缆连接到仪器前面板上的插座。提供适用于不同国家/地区的适配器型号，确保可正确连接。

装置向导可确保准确操作

R&S®NPA701 的装置向导可指导用户完成测量并配置仪器参数。向导有助于减少测量误差，并确保快速显示结果。整个流程完全自动化。用户不必事先了解相关标准。

在测量过程中持续监测并显示所有环境变量，例如电源电压和电源质量。使用颜色标记偏差。

步骤 1

测量步骤

1. 根据向导所示连接被测设备，并切换到所需的操作模式。

步骤 2

2. 国家/地区数据库有助于选择正确的电源电压和频率。对于特殊情况，也可以单独设置这些数值。

步骤 3

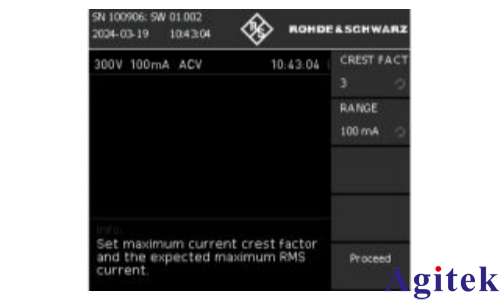

3. 根据设备的预期功耗设置电流范围和峰值因子。

步骤 4

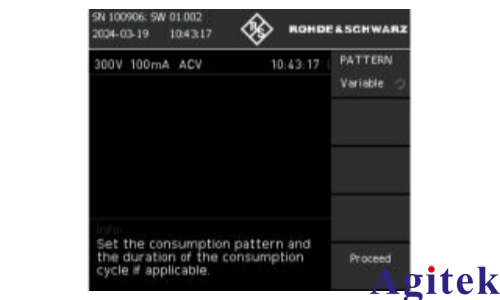

4. 将电流消耗模式设置为静态、周期或可变模式（如已知），以便加快测量。如果设置错误，R&S®NPA701 将检测行为偏差，并正确进行测量。

步骤 5

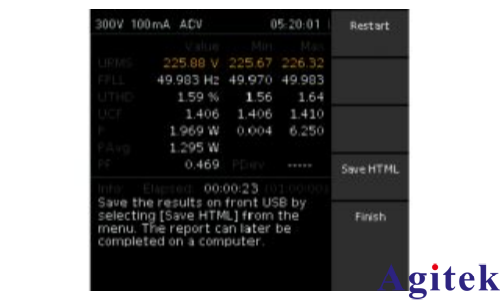

5. 状态显示界面清楚显示所有测量值及其变化范围。

测试报告

测试报告

测量完成后，结果可保存到 USB 闪存盘中。交互式 HTML 表格中可以填写用户数据，以便根据具体要求自定义测试报告。

总结

罗德与施瓦茨的 R&S®NPA701 一致性测试仪符合 IEC 62301 和 EN 50564 标准，能够自动、实时、准确地进行测试。测试仪具有易于使用的装置向导，能够在整个测试流程中监测不同的变量。测量结果可以保存到 USB 闪存盘中，读取非常方面。
