基于IM3570阻抗分析仪的汽车雷达元器件损伤检测技术

随着汽车智能化与自动驾驶技术的飞速发展，毫米波雷达作为核心感知部件，其性能稳定性直接关系到整车安全。在雷达生产与装配过程中，外壳喷漆工艺虽为常规工序，却可能对雷达换能器造成不可逆的物理或电气损伤，进而影响其谐振特性，导致信号失真甚至功能失效。因此，建立一套高效、精准的雷达元器件损伤检测方案，成为保障汽车雷达品质的关键环节。

汽车雷达换能器本质上是一种压电元件，其工作性能高度依赖于固有的谐振频率。在理想状态下，换能器的阻抗-频率响应曲线具有明确的谐振峰与反谐振峰。然而，当喷漆过程中漆层过厚、不均或渗入敏感区域时，会改变换能器的质量负载与机械刚度，从而引起谐振频率偏移或阻抗特性畸变。这种微小的物理变化若未被及时发现，将导致雷达探测距离缩短、角度偏差等严重品质问题。

为实现对上述损伤的精准识别，采用Hioki IM3570阻抗分析仪构建了一套高效可靠的检测系统。该方案的核心在于利用IM3570强大的扫频测量功能与高精度阻抗分析能力，结合专用4端子探头L2000，全面评估雷达元器件的频率响应特性。

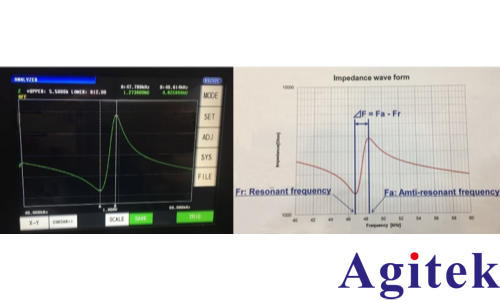

具体而言，检测流程首先设定IM3570在雷达工作频段内进行高密度频率扫描，激励信号设置为适宜的电压或电流水平，以确保测量既灵敏又不损伤器件。在获取完整的阻抗-频率曲线后，调用仪器内置的自动光标搜寻功能，精准定位曲线上的最大值（通常对应反谐振频率）与最小值（通常对应谐振频率）。系统随即自动计算二者之间的频率差值，并与预设的标准范围进行比对。

根据实际应用验证，健康的雷达换能器其谐振与反谐振频率差值应稳定在1.5kHz附近，允许波动范围为±0.4kHz。一旦喷漆等工艺导致器件受损，该频率差值将显著偏离正常区间。IM3570凭借其高达0.08%的基本测量精度与7位显示分辨率，能够敏锐捕捉到这一微小变化，并立即触发报警，将不良品识别出来。

综上所述，基于IM3570阻抗分析仪的检测方案，不仅实现了对汽车雷达元器件损伤的非破坏性、高灵敏度评估，而且通过自动化测量与判别，大幅提升了生产检测效率与可靠性。该技术为汽车雷达制造过程中的品质控制提供了有力支撑，有效避免了因元器件损伤导致的客户投诉与质量事故，具有显著的工程应用价值。
