R&S®ZNA矢量网络分析仪收发模块和AESA雷达测试

R&S®ZNA矢量网络分析仪只需单次连接，即可多方位测试收发模块 (TRM) 和有源电子扫描阵列 (AESA) 雷达。

您的任务

收发模块集成发射和接收子模块，需要具有先进的测量功能，包括放大器测试（压缩点 (CP)、互调 (IM)、噪声系数 (NF)）、高/低功率处理能力、多次变频和多个相位可控信号源，以确保进行全方位的特性测量。

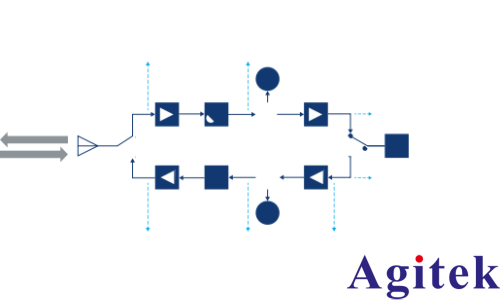

典型的TRM元件

罗德与施瓦茨解决方案

R&S®ZNA 矢量网络分析仪专用于满足 TRM 测试的严苛测量要求，为放大器测试和变频测量提供了灵活全面的解决方案。R&S®ZNA 具有内部合路器和多达四个内部信号源 1)，可帮助工程师执行各种测量任务，包括接收机互调测试（两个 IM 音信号和两个外部本振信号）、压缩测试以及嵌入式本振设备的群时延测试。分析仪由此成为工程师测试复杂的射频和微波系统时不可或缺的重要工具。

1) 借助可通过后面板接入的可选的第二个内部本振，分析仪可提供具有最高 26.5 GHz 频率和 +25 dBm 功率的第五个信号源，并将其用作大功率本振信号源

特性和优势

多达四个可灵活配置扫描模式的内部信号源和内部合路器，可用于接收机互调和压缩测试、具有本振接入的变频模块（支持双本振测试）特性测量以及嵌入式本振设备的群时延测试

相位相参信号源支持变频器相位测量和波束赋形子模块的辐射方向图测试

多通道频谱分析选件，支持使用 R&S®ZNA 的所有接收机进行杂散搜索，最多可并行使用四个接收机有效搜索杂散

增强型触发和脉冲 I/O，便于同步与控制被测设备以实现同步的相位与功率测量

具有两个信号源和选件的双端口 R&S®ZNA，可用于高/低功率和噪声系数测试，能够测量双端口 TRM 在各种条件下的特性和性能，包括互调、压缩点和嵌入式本振变频器群时延

总结

为了满足 TRM 的复杂测量要求，R&S®ZNA 矢量网络分析仪集成先进的放大器测试能力（包括压缩点、互调和噪声系数测量）、灵活的变频和相位可控信号源，提供了全面的解决方案。

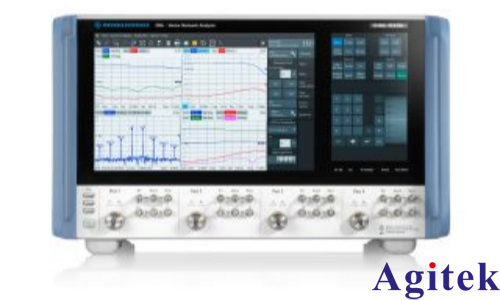

R&S®ZNA 矢量网络分析仪
