如何校准可编程直流电源的精度

可编程直流电源作为电子测试与研发中的核心设备，其输出电压与电流的精度直接影响实验结果的可靠性。为确保电源长期稳定、精准工作，定期进行校准至关重要。校准不仅可修正因元器件老化、温漂等因素引起的误差，还能有效提升系统的整体测量精度。

一、校准前准备

校准应在恒温（建议20±2℃）、恒湿、无强电磁干扰的环境中进行，避免环境因素引入测量偏差。校准前，需对电源预热至少30分钟，使其内部电路达到热平衡状态。所需工具包括：高精度数字万用表（建议六位半及以上）、标准电压/电流源、精密电阻箱或电子负载。所有标准设备均需在有效校准周期内，并尽可能溯源至国家基准。

二、校准项目与流程

典型校准包括电压DAC（输出电压精度）、电流DAC（输出电流精度）、电压ADC（回读电压精度）和电流ADC（回读电流精度）四项。用户可通过电源前面板进入“检测/校准→手动校准”菜单，选择对应项目逐项操作。

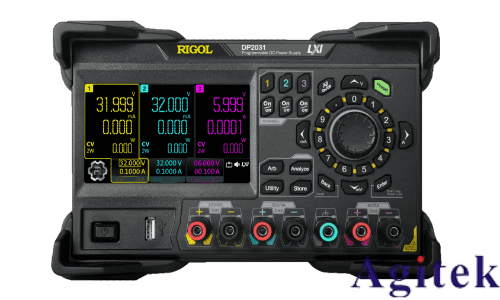

1. 电压校准：将数字万用表并联至电源输出端，设置电源输出多个校准点（如0V、5V、10V、20V），记录万用表实测值。若存在偏差，通过调整内部校准参数或电位器，使输出值与标准值一致。DP800系列等设备支持多点校准，可提升全量程线性度。

2. 电流校准：断开电源输出，将万用表串联接入，切换至直流电流档。连接负载电阻，设置不同电流值（如1A、3A、5A），测量实际输出电流并调整，直至与设定值吻合。注意每次切换前应关闭输出，确保安全。

三、校准后验证与报告

完成校准后，需重新测试关键点（如满量程、半量程）验证精度与稳定性。记录原始数据，计算误差，评估是否满足设备技术指标（如电压精度±(0.01%+1mV)）。最终生成校准报告，包含校准日期、环境参数、设备信息、原始数据、修正结果及不确定度分析，并由授权人员签字存档。

四、校准周期与注意事项

常规校准周期为12个月，若设备用于高精度场景、频繁使用或经历维修，建议缩短至6个月。校准过程中务必规范操作，使用屏蔽线减少干扰，确保接线牢固。对于非专业用户，建议联系厂家或授权机构进行校准，避免误操作导致设备损坏。

通过系统、规范的校准流程，可有效保障可编程直流电源的精度与可靠性，为科研与生产提供稳定可靠的动力支持。
