阻抗分析仪IM3570在无线充电系统的效率评估的应用

随着EV在国内的普及，无线充电方式目前也由实验室走向了批量生产。就要对无线充电系统进行评价。国际上测试标准主要以SAE J2954、IEC61980为主，国标目前制定中。

具体应用

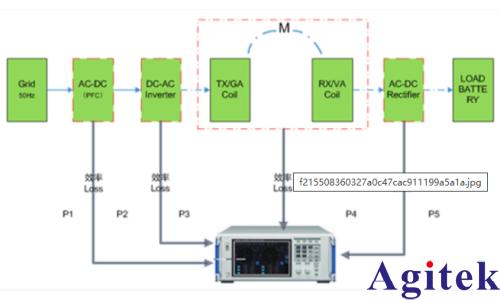

PW6001-04/PW8001来测试无线充电过程中的输入变频效率、输入线圈和输出线圈效率、输出线圈逆变效率、整体效率评估和调整

解决分段效率评价的难题，对于以往谐振电路端以及线圈端效率的准确测试提供了评价方法。
使工程师能够对整体效率的分段损耗进行评价。

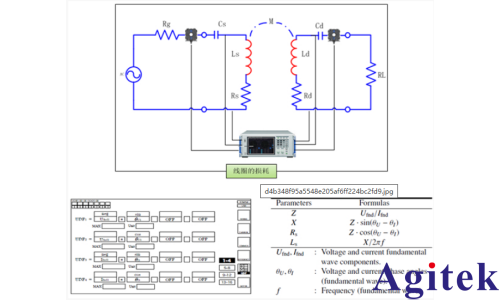

为客户提供了动态阻抗的评价方法，可以测试后端网络映射到前端网络的阻抗。
实际工作状态下的阻抗测试，纳入了磁场，温度等环境的影响。

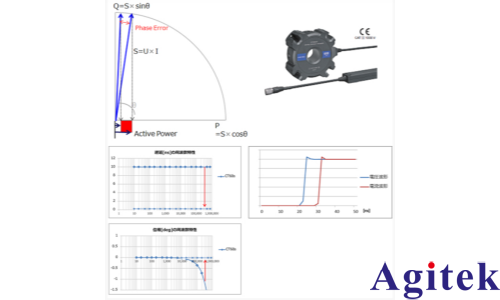

全频段的相位补偿功能，解决了大角度感性负载，因电流传感器相位偏差造成的功率误差。

使用仪器

功率分析仪PW6001-04、PW8001

无线充电评价系统TS2400

切换盒Z5018

钳形传感器CT6862-05

钳形传感器CT6863-05

无线数据采集仪LR8431-30

阻抗分析仪IM3570
