多端口矢量网络分析仪校准流程详解

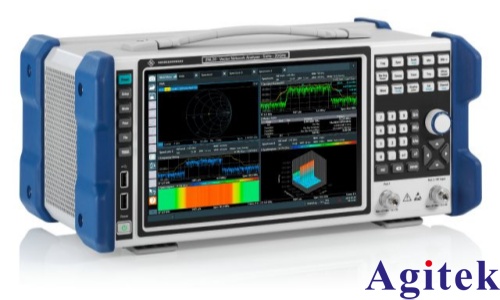

矢量网络分析仪（VNA）是微波射频领域中用于测量器件散射参数（S参数）的核心设备，广泛应用于通信、雷达、微波电路设计等场景。为确保测量结果的准确性与可靠性，校准是使用前必不可少的关键步骤。尤其在多端口VNA的测试中，校准流程更为复杂，需系统化操作以消除端口间串扰、连接器误差及传输线影响。

一、校准原理与方法

VNA校准基于反射法与传输法。反射法通过测量开路（Open）、短路（Short）、负载（Load）等标准件的反射特性，校正端口的S11、S22等反射参数；传输法则利用直通（Through）标准件测量S21、S12等传输参数，补偿电缆损耗与相位偏移。多端口校准通常采用全双端口校准（SOLT）或多端口SOLT扩展法，即对每一对端口进行完整的Open、Short、Load、Through校准，全面修正系统误差。

二、校准前准备

1. 检查硬件连接：确保各端口连接牢固，电缆无松动或损伤，避免因接触不良引入额外误差。

2. 选择校准套件：根据接口类型（如SMA、N型）和极性（公头/母头）选择合适的校准标准件，如85032F、F603FE等。

3. 设置仪器参数：设定合适的频率范围（如9kHz~300MHz）、扫描点数（如201或401点）和中频带宽（RBW），以平衡测量精度与速度。

三、多端口校准步骤

以四端口VNA为例，校准流程如下：

1. 选择校准类型：进入“Calibration”菜单，选择“Full 2-Port Calibration”或“Multi-Port Calibration”。

2. 端口选择：勾选需校准的端口组合，如Port1与Port3进行S13/S31测量时，需对这两端口同时校准。

3. 反射校准（Reflect Cal）：

 依次将Open、Short、Load标准件连接至Port1，点击对应按钮完成校准；

 同样步骤对Port3进行单端口反射校准；

 注意操作时应拧动连接器外螺套，避免针芯弯曲，影响精度。

4. 传输校准（Thru Cal）：

 使用直通头（Through）将Port1与Port3短接；

 在菜单中选择“Thru”并确认，仪器将测量直通响应并修正传输参数；

 此步可有效补偿线缆损耗与相位延迟。

5. 重复校准其他端口组合：如需测量Port2-Port4，重复上述流程。

四、校准完成与数据保存

校准完成后，仪器通常提示“Calibration Complete”。可通过测量标准负载验证结果：理想情况下，S11应接近-∞dB，Smith圆图阻抗点位于中心。确认无误后，点击“Save and Recall”，保存校准状态，便于下次调用，提升测试效率。

五、注意事项

 校准过程中若连接错误，可重新操作覆盖原数据；

 高频测量建议进行端口延伸（Port Extension）补偿；

 定期使用电子校准件或送检标准件验证系统精度。

科学规范的校准流程，是保障矢量网络分析仪测量结果真实可信的基础。掌握多端口校准方法，不仅能提升测试效率，更能为高频电路设计提供精准数据支撑。
