锁相放大器LIA的工作原理

锁相放大器（Lock-in Amplifier，简称LIA），又称锁定放大器，是一种基于互相关检测理论的高灵敏度测量仪器，专为从强噪声背景中提取微弱交流信号而设计。其核心在于利用待测信号与参考信号的相干性，通过相敏检波（PSD）和低通滤波技术，实现对特定频率信号的精确提取，同时极大抑制无关噪声，显著提升信噪比（SNR），甚至可在信噪比低至-60dB的极端环境下有效工作。

核心原理：相干检测

锁相放大器的工作原理可简化为“乘法加滤波”。其理论基础是：噪声是随机的，而信号是周期性的。

假设被测信号为Ui(t)=Ussin(ωt+ϕ)+N(t)为随机噪声。该信号与一个同频的参考信号Ursin(ωt)在相敏检波器（本质为乘法器）中进行乘法运算。根据三角恒等式，输出将包含一个直流分量和一个二倍频交流分量。而噪声N(t)由于其随机性，与参考信号相乘后经后续处理平均值趋于零。

随后，通过低通滤波器（LPF）滤除二倍频及高频噪声成分，仅保留与信号幅值相关的直流输出。这个过程实现了“窄带化”检测，等效噪声带宽可窄至毫赫兹级，从而极大削弱了宽带噪声的干扰。

工作流程与正交解调

锁相放大器主要由信号通道、参考通道、相敏检波器和低通滤波器组成。其工作流程分为三步：

1. 信号预处理：输入的微弱信号首先经过前置放大和带通滤波，进行初步的噪声抑制。

2. 相敏检波（混频）：将预处理后的信号与参考信号进行乘法运算。

3. 低通滤波：滤除高频成分，提取出反映信号幅值和相位信息的直流电压。

在单相锁相放大器中，输出仅反映信号在参考信号相位方向上的投影（同相分量X）。若信号与参考信号存在相位差，需手动调节相位以获得最大响应，这不仅操作繁琐，也易受相位漂移影响。

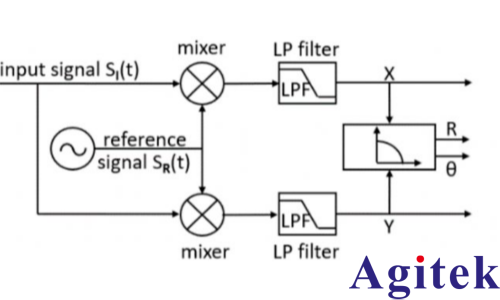

因此，现代锁相放大器普遍采用正交双通道（双相）结构。它使用两路相位相差90°的参考信号（sinωt和cosωt）分别进行检波，得到两个正交分量X和Y。再通过矢量运算，可直接计算出信号的幅值 R=根号X2+Y2和相位θ=arctan(Y/X)。这种方式无需实时调节相位，显著提高了测量的精度、稳定性和信息完整性。

关键指标与应用领域

锁相放大器的关键性能指标包括：

动态储备：衡量其在强噪声背景下提取微弱信号的能力，高端型号可达100dB以上。

灵敏度：最小可检测信号幅值，可达纳伏（nV）级。

频率范围：覆盖从直流到数百千赫兹甚至兆赫兹的宽频带。

凭借其卓越的噪声抑制能力，锁相放大器已成为现代精密测量中不可或缺的工具，广泛应用于：

光学测量：如激光光谱分析、荧光检测。

材料科学：测量超导材料的量子振荡信号、霍尔效应测试。

生物医学：用于脑磁图（MEG）、心磁图等生物磁信号的检测。

量子物理：超导量子比特的信号读出、核磁共振（NMR）信号测量。

值得注意的是，根据全国科学技术名词审定委员会的规范，“锁定放大器”是“Lock-in Amplifier”的正式中文译名，“锁相放大器”为常见意译，在正式学术场合应优先使用规范名称。
