如何校准锁相放大器的增益

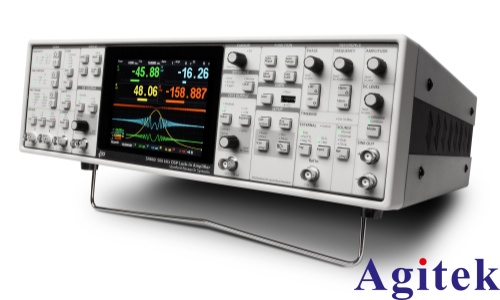

锁相放大器（Lock-in Amplifier）是科研与工程领域中用于提取微弱信号的重要仪器，广泛应用于物理、化学、生物及材料科学实验中。斯坦福研究系统公司（Stanford Research Systems）生产的锁相放大器以其高精度和稳定性著称。然而，为确保测量结果的准确性，定期对仪器进行增益校准至关重要。本文将介绍校准斯坦福锁相放大器增益的基本步骤与注意事项。

一、校准前的准备工作

在开始校准前，需确保仪器已预热至少30分钟，以达到热稳定状态，避免温度变化对增益造成影响。同时，检查电源电压是否稳定，连接线缆是否完好，避免接触不良引入噪声。建议使用屏蔽良好的同轴电缆，并确保所有接地连接正确。

二、使用标准信号源进行校准

1. 连接信号源：将一台高精度函数发生器或标准信号源连接至锁相放大器的输入端口。推荐使用频率稳定、输出幅度精确的信号源，例如输出1Vpp、1kHz的正弦波信号。

2. 设置锁相放大器参数：

将参考信号源设置为与输入信号同频，可选择内部参考或外部参考模式。

调整时间常数和滤波器带宽，以获得稳定的读数（通常设置为100ms~1s）。

确保输入耦合方式（AC/DC）、输入阻抗（50Ω或1MΩ）与信号源匹配。

3. 读取输出值：记录锁相放大器显示的R值（幅值）或X/Y分量。若显示值与输入信号幅值存在偏差，则需进行增益调整。

三、执行增益校准

部分斯坦福锁相放大器（如SR830、SR860型号）内置校准功能。可通过以下步骤操作：

进入“Utility”或“Setup”菜单，选择“Calibration”选项。

选择“Gain Calibration”功能，按照屏幕提示输入已知输入幅值。

仪器将自动调整内部增益系数，使读数与输入信号匹配。

若仪器无自动校准功能，可通过外部比对法建立校准曲线：在多个不同输入幅度下记录输出值，拟合线性关系，计算增益修正因子，并在后续测量中进行软件补偿。

四、验证校准结果

校准完成后，更换不同幅度和频率的信号进行验证，确保在整个工作范围内增益准确。重复测量三次以上，评估重复性与稳定性。

五、注意事项

避免在强电磁干扰环境下校准。

定期校准（建议每3~6个月一次），尤其在环境变化较大或仪器搬运后。

记录校准数据，便于追溯和质量控制。

通过规范的增益校准流程，可显著提升斯坦福锁相放大器的测量精度与可靠性，为科研实验提供坚实的数据支撑。
