锁相放大器SR830如何实现nV级别信号测量

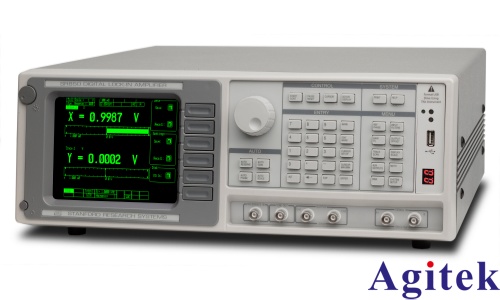

在精密物理实验与微弱信号检测领域，斯坦福研究系统公司（Stanford Research Systems）生产的SR830锁相放大器因其高灵敏度与卓越的抗噪能力，成为科研人员测量nV（纳伏）级别微弱信号的重要工具。其能够从强噪声背景中提取极微弱的交流信号，实现nV级测量，主要依赖于先进的锁相检测技术与精密的电路设计。

一、核心原理：锁相检测技术

SR830的核心工作原理是锁相放大技术。该技术利用参考信号与待测信号的频率和相位一致性，通过混频（乘法器）和低通滤波，将交流信号转换为直流信号。由于噪声通常在宽频带内随机分布，而待测信号集中在特定频率，锁相放大器仅对与参考信号同频同相的成分进行放大和提取，极大抑制了带外噪声，显著提升了信噪比。

二、窄带滤波与时间常数调节

SR830具备可调的时间常数（Time Constant）和滤波器带宽。时间常数越长，等效噪声带宽越窄，系统对噪声的抑制能力越强。例如，当时间常数设置为10秒时，等效带宽可窄至约0.01 Hz，从而有效滤除绝大多数宽带噪声。这种极窄带检测能力是实现nV级测量的关键。尽管响应速度会相应变慢，但在稳态信号测量中，这种权衡是值得的。

三、高增益与低噪声前置放大

SR830内置低噪声前置放大器，可对微弱输入信号进行高增益放大。其输入灵敏度最高可达1 nV/rms，意味着即使信号幅度低至纳伏量级，也能被有效检测。同时，放大器采用低噪声设计，最大限度减少自身引入的噪声，确保信噪比不因放大过程而恶化。

四、双相位解调与矢量测量

SR830采用双相位锁相技术，同时输出信号的实部（X）和虚部（Y），即同相分量与正交分量。通过计算R = √(X² + Y²)，可获得信号的幅值，避免因相位漂移导致的测量误差。这种矢量测量方式提高了测量的稳定性与准确性，尤其适用于相位不稳定的实验环境。

五、良好的屏蔽与接地设计

为实现nV级测量，外部电磁干扰必须被严格抑制。SR830采用全金属屏蔽外壳，并支持差分输入模式，有效抑制共模噪声。实验中还需配合屏蔽室、低噪声电缆和良好接地系统，防止50/60 Hz工频干扰及其他环境噪声影响测量结果。

六、实际应用中的优化策略

在实际操作中，为达到nV级测量，需优化参考信号质量、减少电缆长度、避免接地环路，并定期校准仪器。同时，合理设置动态储备（Dynamic Reserve）以平衡噪声抑制与响应速度，也是确保高精度测量的重要环节。

综上所述，SR830通过锁相检测、窄带滤波、低噪声放大、双相解调及优良的电磁兼容设计，构建了一套高效、稳定的微弱信号提取系统，使其在低温物理、纳米技术、光学探测等领域中，成为实现nV级信号测量的可靠工具。
