如何用锁相放大器SR860实现高精度LCR测量

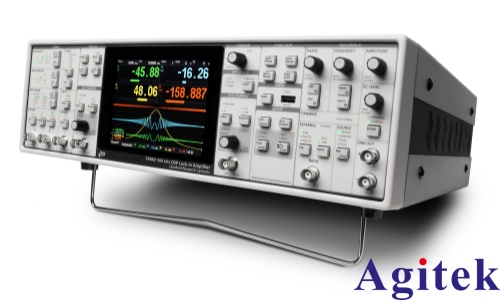

在现代电子材料与器件表征中，高精度测量电感（L）、电容（C）和电阻（R）是分析其电磁特性与性能稳定性的关键。斯坦福研究所（SRS）生产的SR860锁相放大器凭借其高灵敏度、宽频带响应与卓越的噪声抑制能力，成为实现微弱LCR信号精准提取的理想工具。结合交流激励与相敏检测技术，SR860可有效克服环境干扰，实现纳伏级信号的高分辨率测量。

实现高精度LCR测量的核心在于将待测元件置于交流激励下，并通过锁相技术提取其响应信号的幅值与相位信息。首先，将SR860的“SINE OUT”端口输出小幅度正弦信号（通常为1–100 kHz，幅值10–50 mV）接入待测器件（DUT）。该信号作为激励源，激发LCR网络中的交流响应。为避免直流偏置影响，可采用隔直电容串联接入，确保仅交流信号作用于元件。

随后，将DUT的响应信号接入SR860的输入端口（“INPUT A”），选择合适的输入模式（电压或电流模式），并根据信号强度设置灵敏度与时间常数。关键步骤在于参考信号同步：将“SINE OUT”信号同时作为参考输入，或启用内部参考模式，确保解调过程锁定激励频率。通过调节相位参数，使同相分量（X）与正交分量（Y）分别对应被测元件的实部与虚部阻抗。

在测量电容时，可通过构建已知参考电阻与待测电容的分压电路，将电压信号送入锁相放大器。利用X分量反映电容的储能特性，Y分量辅助校正寄生电感或相位漂移，结合公式 C=1ωZ′C = \frac{1}{\omega Z'}C=ωZ′1 可精确计算电容值。对于电感测量，采用类似方法，结合感抗与频率关系进行反演。电阻测量则更为直接，通过测量已知交流电流下的电压响应，利用 R=V/IR = V/IR=V/I 即可获得阻值，SR860的高动态范围确保了低阻与高阻状态下的线性响应。

为提升测量精度，建议采用四端子连接法减少引线电阻影响，并在屏蔽环境中操作以抑制电磁干扰。同时，通过扫描频率或电压，可获得LCR参数随工作条件的变化曲线，适用于材料老化分析、温度依赖性研究等场景。

综上所述，SR860锁相放大器通过高精度相敏检测，结合合理的电路配置与信号处理，能够实现对微小LCR变化的高灵敏度、低噪声测量，广泛适用于半导体器件、功能材料及精密元件的研发与质量控制，是现代电学表征中不可或缺的核心工具。
