E4991B阻抗分析仪使用方法

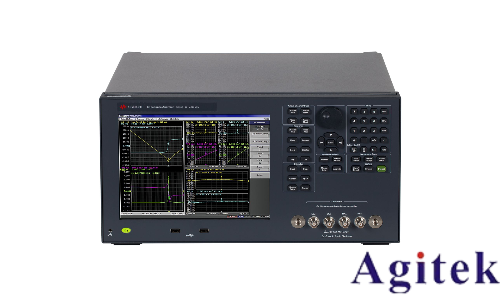

E4991B阻抗分析抗分析仪是一款频率范围覆盖1 MHz至3 GHz的高性能射频阻抗材料测试仪。它凭借0.65%的基本测量精度，广泛应用于电子元器件、半导体器件及材料的研发与质检工作。以下是其基本使用方法和操作流程。

 一、 设置测试参数

在开始测量前，首先需根据被测件的特性设置相应的测试参数。这些参数主要通过面板上的“Stimulus”菜单进行设置，包括频率、电平及偏置等。

选择扫描方式：仪器支持多种扫描模式，如线性频率扫描（Lin Freq）、对数频率扫描（Log Freq）以及灵活的分段扫描（Segment）。分段扫描允许用户设置多个不同的频率范围，并为每个频段独立配置扫描点数、激励电平等参数，以满足复杂的测试需求。

设置频率范围：在“Stimulus”菜单下，可通过“Start”（起始频率）和“Stop”（终止频率）键直接设定，或使用“Center”（中心频率）与“Span”（频率范围）来定义。

二、 执行校准与夹具补偿

为消除系统误差，保证测量精度，必须在测试前进行校准和夹具补偿。

1. 端面校准：按面板上的“Cal”键进入校准界面。根据所用校准件的类型进行选择，随后依次连接开路（Open）、短路（Short）和负载（Load）校准件，并在菜单中选择相应的操作。仪器会自动完成校准，完成后状态会从“Uncal”变为“Fix”。

2. 夹具补偿：如果使用测试夹具，校准后还需进行夹具补偿。连接好夹具，保持其两个测试电极开路，进入“Fixture Compen”（夹具补偿）界面，选中“Open”软按键，仪器响一声后即完成开路补偿。随后，用短路片或短路线连接两个电极，再选中“Short”软按键完成短路补偿。补偿完成后，最上方的状态会从“OFF”切换为“ON”。

 三、 连接样品与开始测试

完成上述准备工作后，即可连接被测样品进行测试。

将样品牢固地连接到测试夹具上，确保接触良好。

按“Meas”键选择测试功能。仪器默认为“Z-Theta”（阻抗和损耗角）测试，您也可以根据需要选择电容（C）、电感（L）、电阻（R）等其他参数。

若测试曲线未在屏幕上显示或显示不全，可按“Scale”键，选择“Auto Scale ALL”（自动定标）功能，仪器将自动调整显示范围，使曲线清晰呈现。

四、 保存测试数据

测试完成后，及时保存数据和仪器状态。

按“Save/Recall”键进入数据管理菜单。

使用“Save State”功能可保存当前仪器的所有设置状态，方便下次直接调用，避免重复设置。

使用“Save Type”功能可以选择保存仪器状态、校准数据或测试曲线等不同类型的数据。

正确使用该仪器，不仅能确保测量数据的准确性，还能有效提升测试效率。
