日置阻抗分析仪怎么测压电陶瓷

对其阻抗特性的准确测量，是评估其谐振频率、反谐振频率及机电耦合系数等关键参数的基础。日置（HIOKI）阻抗分析仪凭借其高精度与宽频响特性，成为该类材料测试的理想工具。以下是使用日置阻抗分析仪测量压电陶瓷的基本步骤与注意事项。

一、测试前准备

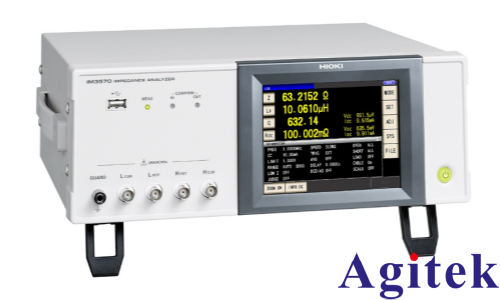

1. 仪器检查：确认阻抗分析仪（如IM3570等型号）、测试夹具、电源及连接线完好无损。开机预热，确保系统稳定。

2. 环境控制：保持测试环境温度、湿度恒定，避免环境波动对测量结果造成干扰。建议在23±2℃、湿度低于60%RH的环境中进行测试。

3. 样品处理：清洁压电陶瓷表面，去除油污、灰尘及氧化层，确保电极接触良好。若需测量特定振动模式（如厚度伸缩、径向弯曲），应确保样品形状与尺寸符合标准要求。

二、仪器校准

1. 开路/短路校准：连接测试夹具后，先进行开路（Open）与短路（Short）校准，消除杂散电容与引线电阻的影响。

2. 负载校准（可选）：为提高精度，可使用标准电阻或电容进行负载校准。

3. 夹具补偿：若使用非标准夹具，需设置适当的电缆长度补偿与端口扩展，确保测量准确性。

三、参数设置

1. 选择扫描模式：进入分析仪模式，选择“频率扫描测量”。压电陶瓷的阻抗特性在谐振点附近变化剧烈，建议采用对数频率扫描（Logarithmic Sweep），以在宽频范围内清晰捕捉谐振峰。

2. 设置频率范围：根据样品预期谐振频率设定扫描区间。例如，对于常见PZT陶瓷，可设置1 kHz～1 MHz。

3. 设置测试电平：选择适当的交流测试电压（如0.5 V～1 V），避免信号过大引起非线性响应，或过小导致信噪比不足。

4. 选择测量参数：可同时监测阻抗模值｜Z｜、相位角θ、电抗X、电阻R等参数。推荐以｜Z｜和θ为主要分析指标。

四、样品测试

1. 安装样品：将压电陶瓷置于测试夹具中，确保电极与夹具接触稳定，避免松动或接触不良。

2. 启动测量：开始扫描，仪器将自动记录阻抗随频率的变化曲线。

3. 识别特征点：在曲线中查找阻抗最小值（串联谐振频率fs）与最大值（并联谐振频率fp），用于后续计算机电耦合系数等参数。

五、数据分析与保存

利用仪器自带的光标功能或PC软件，读取fs、fp及对应阻抗值。结合材料尺寸与密度，可进一步计算压电常数d33、介电常数ε等参数。

六、注意事项

避免在强电磁干扰环境下测试。

多次测量取平均值可提高重复性。

定期对仪器进行校准与维护。

通过规范操作，日置阻抗分析仪可高效、精确地完成压电陶瓷的阻抗特性测试，为材料研发与质量控制提供可靠数据支持。
