频谱分析仪RBW与VBW的设置原则与实践

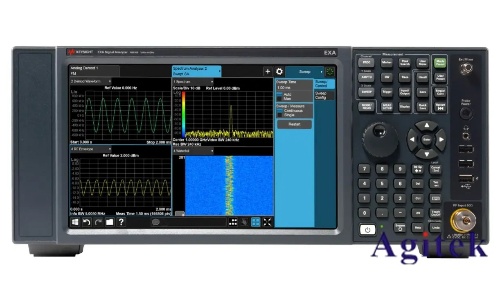

频谱分析仪是电子测量中不可或缺的工具，广泛应用于通信、射频、电磁兼容等领域。在使用频谱分析仪时，分辨率带宽（RBW）和视频带宽（VBW）是两个关键参数，直接影响测量结果的准确性、分辨率和显示质量。合理设置这两个参数，是实现高效、精确测试的核心。

一、分辨率带宽（RBW）的设置

RBW（Resolution Bandwidth）是指频谱仪中频滤波器的带宽，决定了仪器区分相邻频率信号的能力。RBW越小，频率分辨率越高，能够更清晰地区分靠得很近的信号；但RBW过小会导致扫描时间显著增加，影响测试效率。

在设置RBW时，需根据测试信号的类型和目的进行权衡：

1. 单频点信号测试：对于功率较强的连续波（CW）信号，RBW设置影响较小。但若信号微弱，如测试杂散或高次谐波，则应减小RBW，以降低本底噪声，提高信噪比（SNR），确保信号不被噪声淹没。

2. 多音信号测试：当信号包含多个频率成分时，RBW应小于最小频率间距的1/10，以确保各信号能被清晰分辨。若信号幅度差异较大，RBW还需进一步减小，避免强信号旁瓣掩盖弱信号。

3. 宽带信号总功率测试：采用带宽积分法测量宽带信号（如OFDM信号）总功率时，RBW通常设置为信号带宽的1%～10%。过小的RBW会大幅增加测试时间，而对测量精度提升有限，因此需在精度与效率之间取得平衡。

二、视频带宽（VBW）的设置

VBW（Video Bandwidth）是位于包络检波器之后的低通滤波器带宽，用于平滑显示轨迹，减少噪声的峰峰值波动。VBW不影响频率分辨率，但影响幅度显示的稳定性。

VBW越小，对噪声的平滑效果越明显，显示曲线越光滑，有助于在噪声中发现微弱信号。

VBW过大，则噪声波动显著，可能掩盖低电平信号。

通常情况下，可将VBW设为自动模式，由仪器根据RBW自动匹配。但在测量弱信号或类噪声信号时，建议手动减小VBW（如设为RBW的1/10或更小），以提升观测清晰度。需要注意的是，在使用RMS检波器进行信道功率测量时，VBW应大于等于3倍RBW，以保证测量准确性。

三、RBW与VBW的协同设置建议

窄带信号：SPAN设为信号带宽的5～10倍，RBW取信号带宽的1/3～1/20，VBW ≤ RBW。

宽带信号：SPAN设为2～5倍信号带宽，RBW取1/10～1/20信号带宽，VBW可设为自动或略小于RBW。

高分辨率需求：逐步减小RBW，直到测量结果稳定不再变化，确保分辨率达到最优。

总之，RBW和VBW的设置需综合考虑信号特性、测量目标、噪声水平和测试效率。通过合理配置，可在保证测量精度的同时，实现快速、清晰的频谱观测。
