如何用可编程直流电源测试电路板短路点

电子维修和硬件调试中，电路板短路是令人头疼的常见故障。传统的“割线法”或“逐个拆件法”不仅费时费力，还可能对电路板造成二次损伤。利用可编程直流电源（也称可调电源）配合发热原理，是一种高效、无损的短路点定位方法。本文将详细介绍这一实用技术。

核心原理：功率发热定位法

该方法的核心在于利用短路点在通电时会因大电流通过而迅速发热的物理特性。可编程直流电源允许我们精确控制输出电压和电流，从而安全地控制施加在短路电路板上的功率（功率 = 电压 × 电流），使短路点产生明显的温升，而不会立即烧毁电路板。

操作步骤详解

1. 准备工作与初步检查 首先，断开电路板的所有外部连接，确保没有其他负载干扰。使用数字万用表的二极管档或电阻档，测量电源输入端（VCC）与地（GND）之间的阻抗。如果阻值接近于零或显著偏低（例如小于10欧姆），则确认存在短路。此时，可以借助放大镜和照明系统，仔细检查电源引脚附近是否存在明显的焊锡桥接、异物或烧灼痕迹。

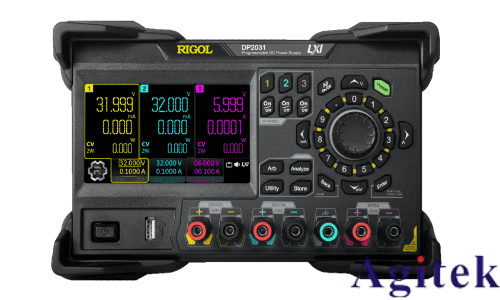

2. 连接可编程直流电源 将可编程直流电源的正负极正确连接到电路板的电源输入端。连接前，务必确认极性，避免反接造成更严重的损坏。将电源的电流限制旋钮调至最小位置，电压旋钮也调至较低值（如0.5V或电路板的额定工作电压）。

3. 逐步施加功率并监控 启动电源，缓慢增大电流限制。此时，由于短路，电压可能会被拉低。不要调节电压旋钮，只需关注电流读数和电压读数的乘积，即施加在电路板上的功率。当功率超过1瓦特（W）时，短路点会开始发热。如果条件允许，使用热成像仪对准电路板，可以更直观、更安全地观察到温度异常升高的区域。

4. 定位与确认 当短路点发热到一定程度（通常在60℃以上），可以通过手触感（小心烫伤）或热成像仪清晰地发现“热点”。这个“热点”所在的元件或线路，极有可能就是短路的源头。断电后，待电路板冷却，拆下可疑元件，再次测量电源端的对地阻值。如果阻值显著回升（例如从几欧姆变为几百欧姆），即可确认该元件为短路故障点。

安全与注意事项

安全第一：操作时务必小心，避免烫伤。建议佩戴防烫手套或使用镊子等工具辅助检查。

功率控制：施加的功率不宜过大，一般控制在1-2瓦特以内即可有效定位，过大的功率可能会烧毁电路板。

工具辅助：使用具有毫欧级电阻测量能力的万用表和热成像仪，可以大大提高定位的准确性和效率。

特殊情况：对于某些短路电阻极低的情况，即使电流很大，电压也难以提升，导致功率不足而无法发热。此时可考虑使用数字电桥或毫欧表，通过测量各支路的微小阻抗差异来定位短路点。

通过上述方法，可以快速、准确地定位电路板的短路点，大大提高维修效率，减少对电路板和元器件的损伤。
